Kotwy przykręcane do betonu z ukrytym połączeniem

Podstawa słupa z ukrytym połączeniem chowa łącznik pod stopą słupa lub wewnątrz drewna, dzięki czemu z zewnątrz widać tylko kantówkę i beton – bez ramek i śrub bocznych typowych dla zwykłej kotwy przykręcanej do betonu.

Kotwy przykręcane do betonu z ukrytym połączeniem — PUW, PSR, PSRP, PR i PMF

W standardowej podstawie słupa (typ U, C, L) metal otacza słup z boków – widać ramkę, boczne śruby i płytę montażową wystającą poza obrys drewna. Podstawę słupa przykręcaną do betonu z ukrytym połączeniem montuje się inaczej: łącznik wsuwa się do wnętrza słupa albo chowa pod jego spodem. Efekt jest prosty – patrząc na gotową konstrukcję, widzisz drewniany słup wyrastający wprost z betonu, bez śladu metalu.

DMX System, sklep marki Domax, oferuje solidne podstawy słupa w pięciu seriach z ukrytym mocowaniem: PUW (wpuszczana wewnątrz słupa), PSR i PSRP (regulowane, z gwintem pod płytą), PR (gwintowana na kołkach) oraz PMF (płaski wspornik z prowadzącą rurą). To osobna grupa w katalogu kotwy do betonu, licząca około 39 wariantów rozmiarowych i kolorystycznych – różne typy podstaw odpowiadające na inną potrzebę montażową. Poniżej opisujemy rodzaje podstaw słupów z ukrytym połączeniem i podpowiadamy, którą wybrać.

Ukryte połączenie sprawdza się przede wszystkim tam, gdzie liczy się estetyka i trwałość konstrukcji: pergole, altana ogrodowa w stylu minimalistycznym, taras nad wylewką czy nowoczesne ogrodzenie przy wejściu. Fundament zostaje niewidoczny pod drewnem, a cała konstrukcja wygląda na stabilny, jednolity element architektury ogrodowej.

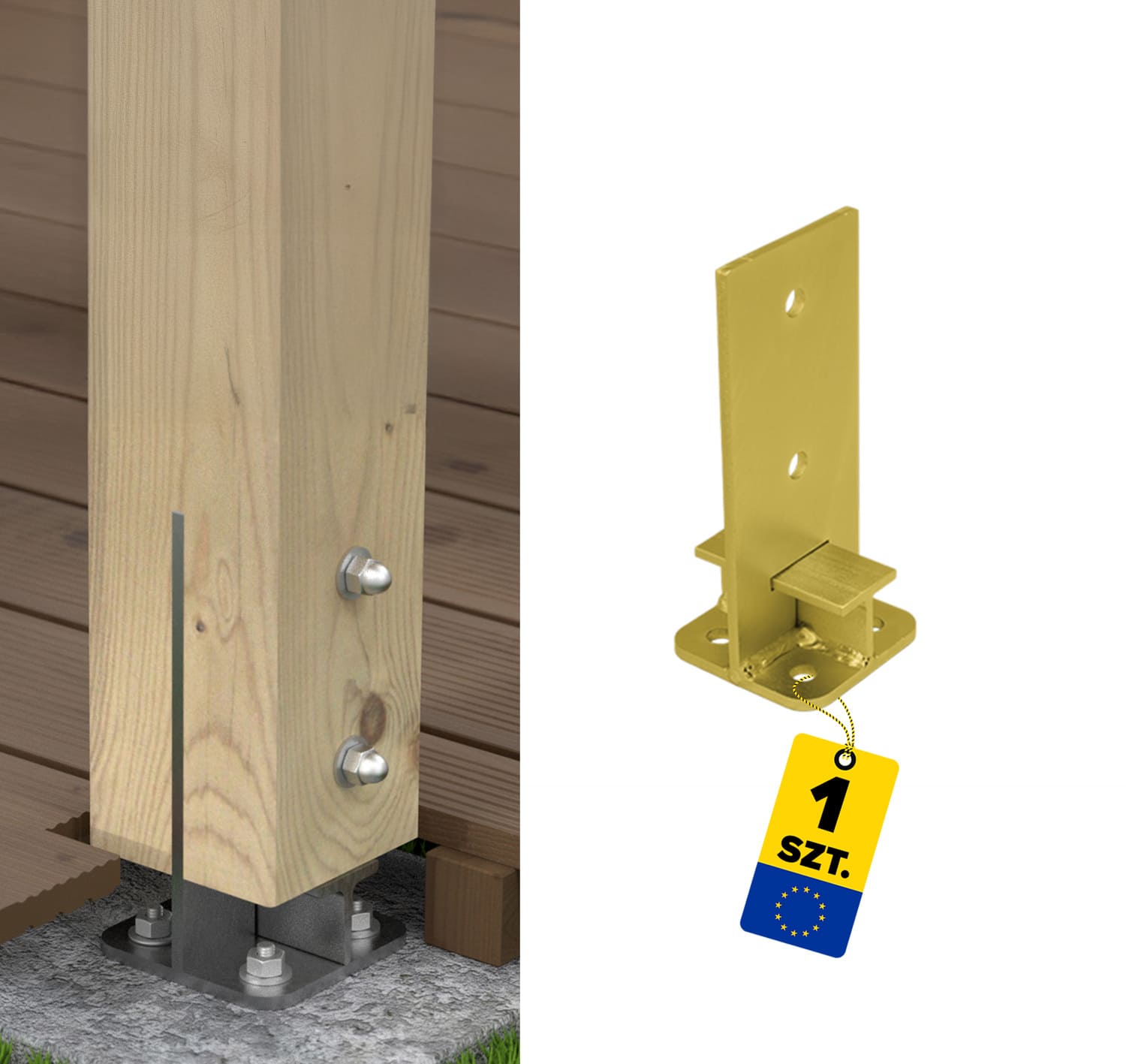

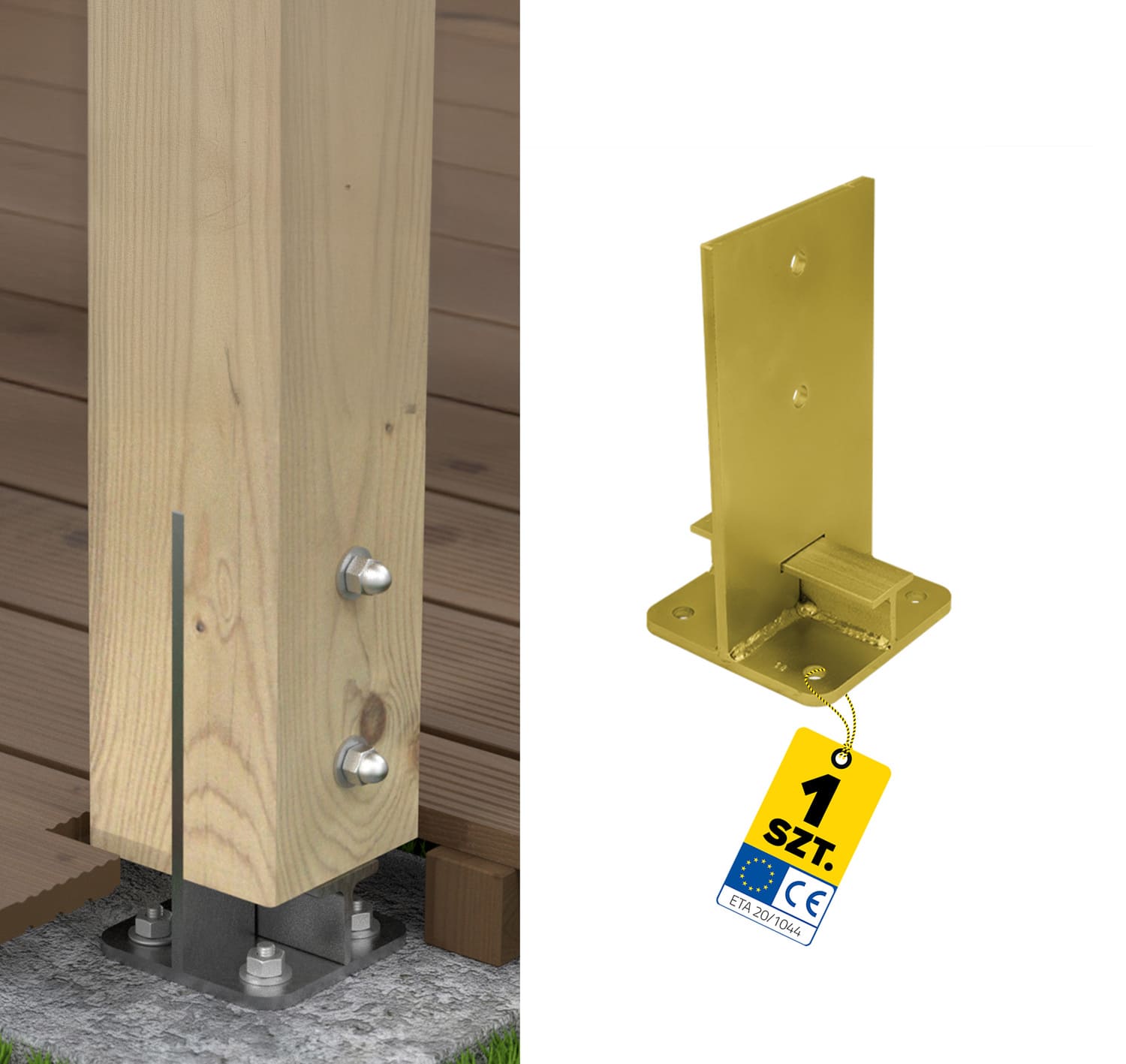

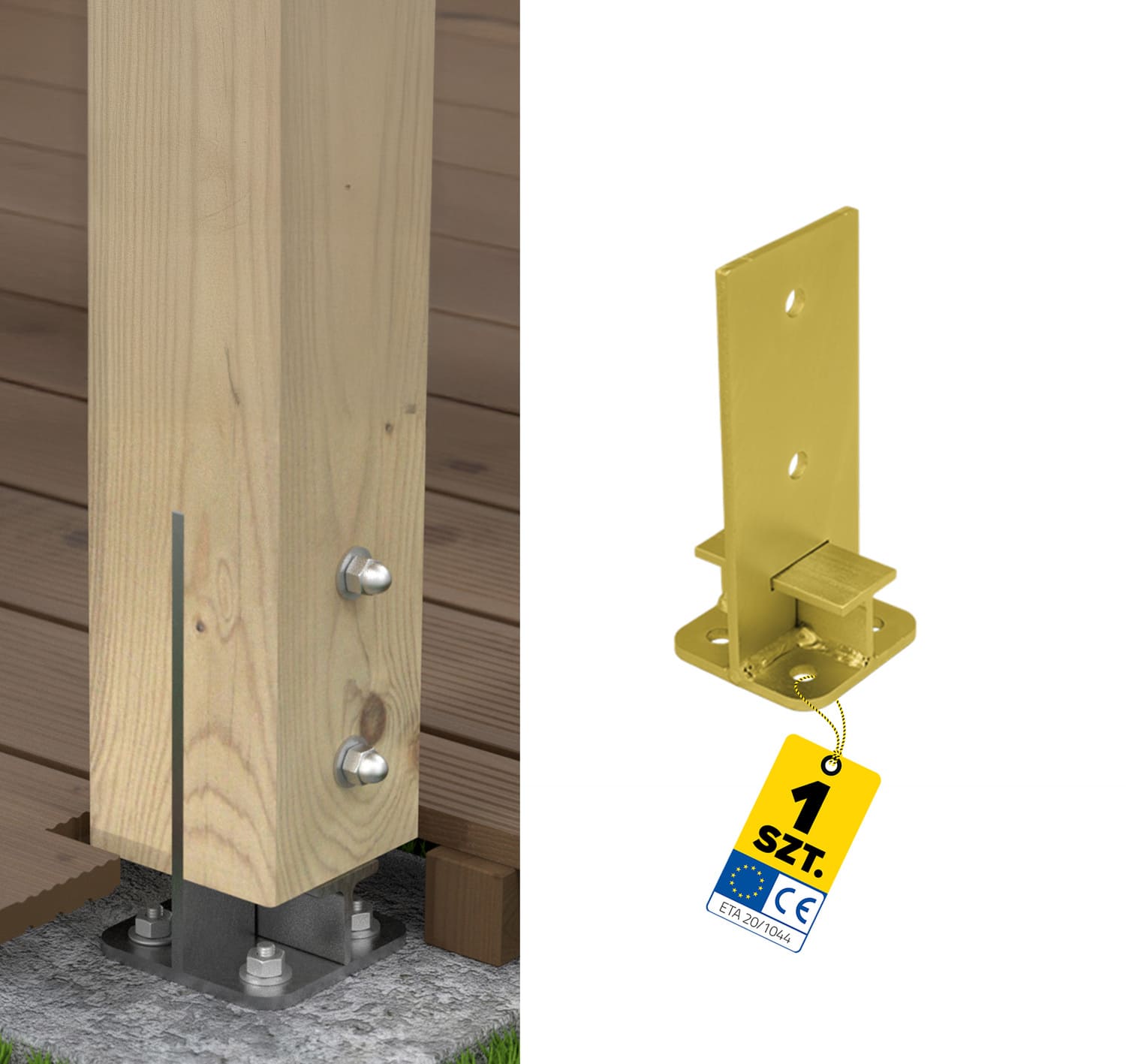

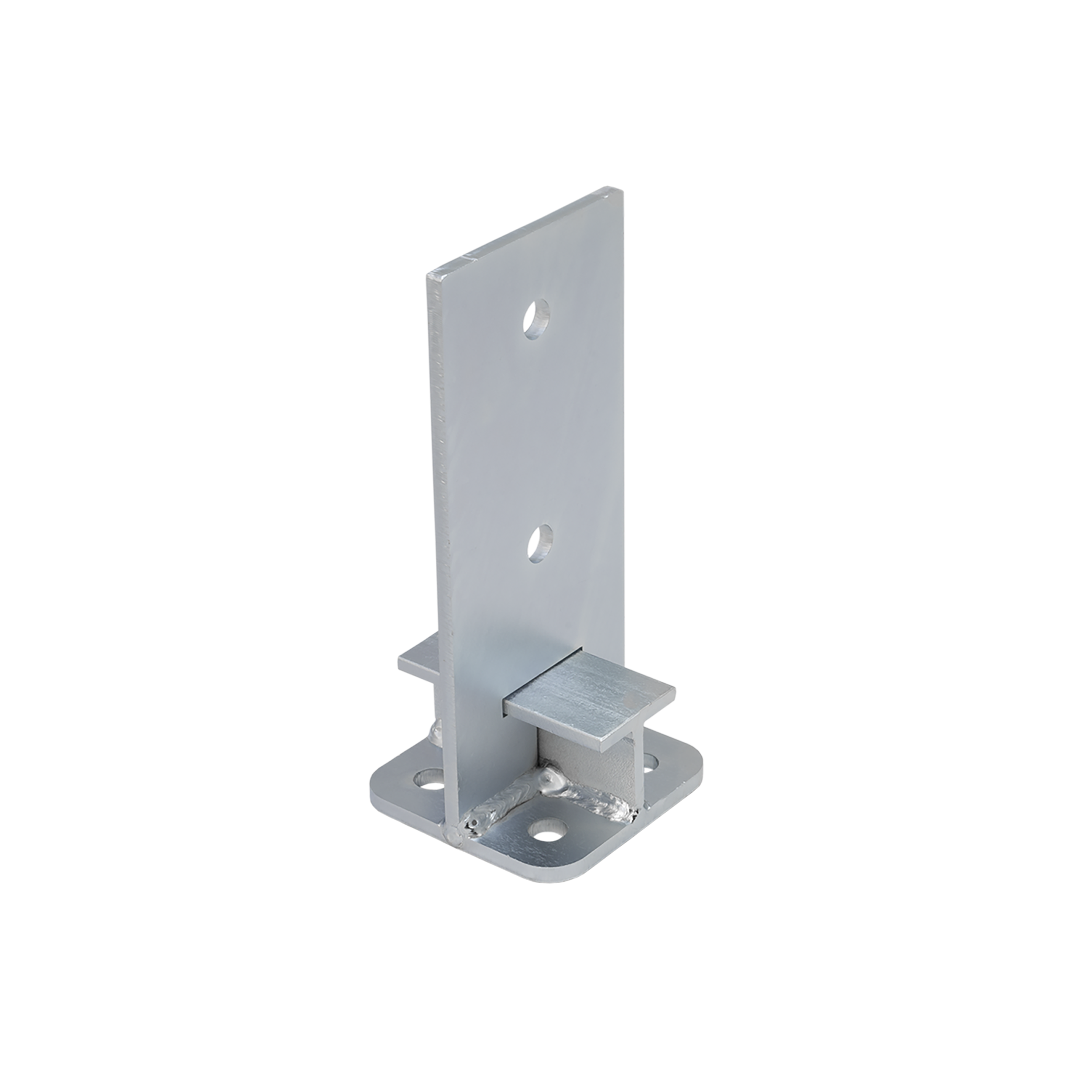

PUW — kotwa wpuszczana wewnątrz słupa

Podstawa słupa PUW to jedyne w tej kategorii podstawy wpuszczane do wnętrza słupa drewnianego. Aby zamontować podstawę słupa tego typu, trzeba wyciąć w dolnej części kantówki gniazdo o szerokości odpowiadającej wymiarowi słupa – nacięcie wykonane wiertarką do drewna i dłutem. Kotwę przykręca się do betonu, a słup nasadza się na nią od góry i trzeba go zamocować wkrętami bocznymi przez drewno.

To rozwiązanie zapewnia precyzyjny montaż słupa drewnianego i najwyższą nośność ze wszystkich pięciu serii – blacha ma kilka milimetrów grubości, co sprawdza się nawet pod obciążeniem pergoli czy carportu. Kosztuje to dodatkową pracę przy przygotowaniu gniazda.

Dostępne rozmiary: 90, 100, 120 i 140 mm szerokości słupa, w kolorze srebrnym i złotym (żółta pasywacja, do zastosowań bardziej dekoracyjnych).

PSR, PSRP i PR — kotwy regulowane z gwintem

Trzy serie — PSR, PSRP i PR — to podstawa słupa regulowana: do betonu przykręca się element z gwintowanym prętem, na który nakręca się lub wspiera płytę pod słupem. Regulacja gwintu umożliwia precyzyjne ustawienie wysokości słupa nawet wtedy, gdy wylewka nie jest idealnie płaska. Zamiast wkręcać kołki na oko, precyzyjne ustawienie słupa robi się już po zabetonowaniu podłoża.

• PSR – płaska podstawa gwintowana, gwint M20 lub M24, rozmiary płyty 80×250, 100×250 i 130×250 mm. Regulacja wysokości pozwala dopasować poziom słupa po zalaniu betonu, bez konieczności precyzyjnego wypoziomowania wylewki wcześniej.
• PSRP – wersja płaska, węższa niż PSR, gwint M20, rozmiary 80×80, 100×100 i 130×130 mm (wysokość całkowita 140–200 mm). Dobry kompromis do lekkich i średnich konstrukcji: ogrodzeń, daszków, prostych pergoli.
• PR – gwintowany trzpień montowany bezpośrednio do betonu, z regulacją wysokości w zakresie 100–150 mm, rozmiary 100×100, 100×130 i 130×130 mm. Montaż jest szybki, bez frezowania – wystarczy wywiercić otwory i osadzić kołki.

Kotwy do słupów z ukrytym połączeniem dzielą się na regulowane (PSR, PSRP, PR) i bez regulacji (PUW, PMF) – wszystkie dają połączenie ukryte pod stopą słupa, z zewnątrz widać tylko drewno i beton, tak jak przy PUW, tylko bez konieczności wycinania gniazda w drewnie.

PMF — płaski wspornik z prowadzącą rurą

PMF to najprostsza konstrukcyjnie droga do ukrytego połączenia. Składa się z płaskiej podstawy montowanej do betonu oraz krótkiej rury prowadzącej (100, 150 lub 200 mm), która wchodzi w dolną część słupa i utrzymuje go w pionie, jednocześnie chowając śruby mocujące pod płytą.

Dostępne rozmiary: 80×80 mm i 100×100 mm, każdy w trzech wysokościach rury (100/150/200 mm), w kolorze srebrnym i częściowo czarnym.

PMF wymaga dobrze wypoziomowanej i równej wylewki betonowej – bez regulacji wysokości słup będzie stał tak, jak pozwala na to podłoże. Sprawdza się przy słupkach w rzędzie, ustawianych na jednej, równej podmurówce: ogrodzenia, drobne zadaszenia, lekkie konstrukcje ogrodowe.

Który model do Twojej konstrukcji?

Wybór odpowiedniej podstawy słupa zależy od tego, czy zależy Ci na maksymalnym ukryciu, łatwym montażu czy niskiej cenie: dobrze wypoziomowany beton i niska cena – PMF; nierówna wylewka – PSR, PSRP lub PR z regulacją; estetyka i maksymalna nośność – PUW.

Podstawa słupa przykręcana czy wbijana i wkręcana — czym się różnią?

Podstawy przykręcane, w tym wszystkie opisane wyżej serie z ukrytym połączeniem, montuje się do gotowego, utwardzonego betonu – fundamentu, wylewki czy kostki brukowej. To inne rozwiązanie niż kotwa wbijana do ziemi, osadzana młotkiem bezpośrednio w gruncie bez wcześniejszego przygotowania podłoża, jak w przypadku kotew wbijanych, oraz kotwa wkręcana do ziemi, wprowadzana w grunt obrotowo niczym duży wkręt. Osobną grupą są też podstawy do wmurowania, zabetonowywane na stałe już na etapie wylewki fundamentu.

Mocowanie słupa przykręcaną podstawą z ukrytym połączeniem można w razie potrzeby odkręcić i zamontować w innym miejscu – zamiast wbijać kotwę młotkiem, wystarczy przykręcać element do gotowego podłoża. Solidne podparcie oddziela spód drewna od podłoża, ograniczając kontakt z wilgocią (wilgoć to główny wróg drewna stykającego się z gruntem) i zachowując stabilność konstrukcji. Mocowanie słupów drewnianych bez bezpośredniego kontaktu elementów drewnianych z betonem to główna zaleta całej grupy – odporność na obciążenia i możliwość demontażu sprawdzają się tu równie dobrze, od altan ogrodowych po lekkie zadaszenia. W ofercie DMX znajdziesz też osobno wkręcane podstawy do gruntu – podstawa słupa wkręcana, gdy nie chcesz wiązać konstrukcji z betonem wcale.

Montaż podstawy słupa z ukrytym połączeniem krok po kroku

PMF, PSR, PSRP, PR (płyta lub trzpień na betonie):

1. Wyznacz pozycję słupa i zaznacz otwory montażowe.
2. Wywierć otwory pod kołki M8–M20, dobierając wiertło do średnicy łącznika.
3. Osadź kołki mechaniczne lub chemiczne w betonie.
4. Przykręć płytę albo gwintowany trzpień do podłoża.
5. Ustaw słup na podstawie i sprawdź pion poziomicą.
6. Dokręć element mocujący słup od spodu lub przez bok.

PUW (wpuszczana):

1. Wywierć w betonie otwory pod kołki.
2. Przykręć PUW do podłoża.
3. W dolnej części słupa wytnij gniazdo o szerokości odpowiadającej wymiarowi łącznika (wiertarka do drewna i dłuto).
4. Nasadź słup na kotwę od góry.
5. Zabezpiecz słup wkrętami bocznymi przez drewno.

Do montażu przyda się też komplet montażowy – wkręty do betonu i śruby dostępne w ofercie DMX, dobrane do średnicy kołków wymaganych przez konkretną serię.

Materiał i zabezpieczenie antykorozyjne

Wszystkie pięć modeli wykonanych jest z blachy stalowej S235, zabezpieczonej przed korozją cynkowaniem galwanicznym – kolor srebrny to standardowa pasywacja, złoty to wariant żółty, bardziej dekoracyjny, stosowany głównie w PUW i PR. Korozja to główne zagrożenie dla metalowych łączników w kontakcie z wilgotnym gruntem, dlatego ta ochrona sprawdza się przy konstrukcjach stojących na zewnątrz przez cały rok.

Warto pamiętać o odpowiedniej dylatacji między drewnem a podłożem – dylatacja oddziela spód słupa od podłoża, więc drewno nie powinno stykać się bezpośrednio z betonem na całej powierzchni, co chroni przed zawilgoceniem elementu drewnianego. Do kompletu przydadzą się też wkręty ciesielskie z oferty DMX, zamiast wmurować słup na stałe.
