Kotwy do betonu typu H

Kotwy do betonu typu H to podstawa słupa, którą osadzamy w wykopie i betonujemy na głębokość ok 250-300 mm – głębokie gniazdo w kształcie litery H obejmuje słup z dwóch stron i przenosi największe obciążenia spośród wszystkich naszych kotew do betonu.

Kotwy do betonu typu H – podstawa słupa kotwa do wmurowania

Kotwa H to najmocniejsza podstawa słupa w naszej ofercie – konstrukcja kotwy z głębokim, dwustronnym gniazdem w kształcie litery H prowadzi słup na całej długości ramienia, a nie tylko przy powierzchni betonu. Podstawa słupa typ H, czyli kotwa do betonu typu H, którą wmurowujemy w wykopie, przenosi zarówno obciążenia pionowe, jak i boczne, wynikające z naporu wiatru na konstrukcję – to podstawa słupa do wmurowania, a nie do zatapiania płytko w świeżym betonie. Kotwa typu H do zabetonowania sprawdza się przy montażu ciężkich elementów, gdzie zwykłe kotwy zatapiane płytko mogłyby nie wystarczyć.

Kiedy wybrać kotwę typu H

Typ H sprawdza się przy budowie ciężkich konstrukcji drewnianych oraz przy dużych obciążeniach dynamicznych – dużych altanach, wiatach i pergolach, gdzie liczy się stabilność całej konstrukcji. Wybierz go też przy montażu masywnych płotów lamelowych, wysokich ogrodzeń i wiat samochodowych, które są mocno obciążone naporem wiatru. Dzięki głębokiemu wmurowaniu w fundament kotwa H zapewnia stabilne mocowanie słupów tam, gdzie zwykła kotew mogłaby się obracać lub przesuwać. To stabilny wybór wszędzie tam, gdzie w konstrukcjach ogrodowych liczy się pewne, trwałe osadzenie słupa, niezależnie od tego, jakie warunki atmosferyczne panują na danej działce.

Podstawa słupa typu H – wymiary i modele

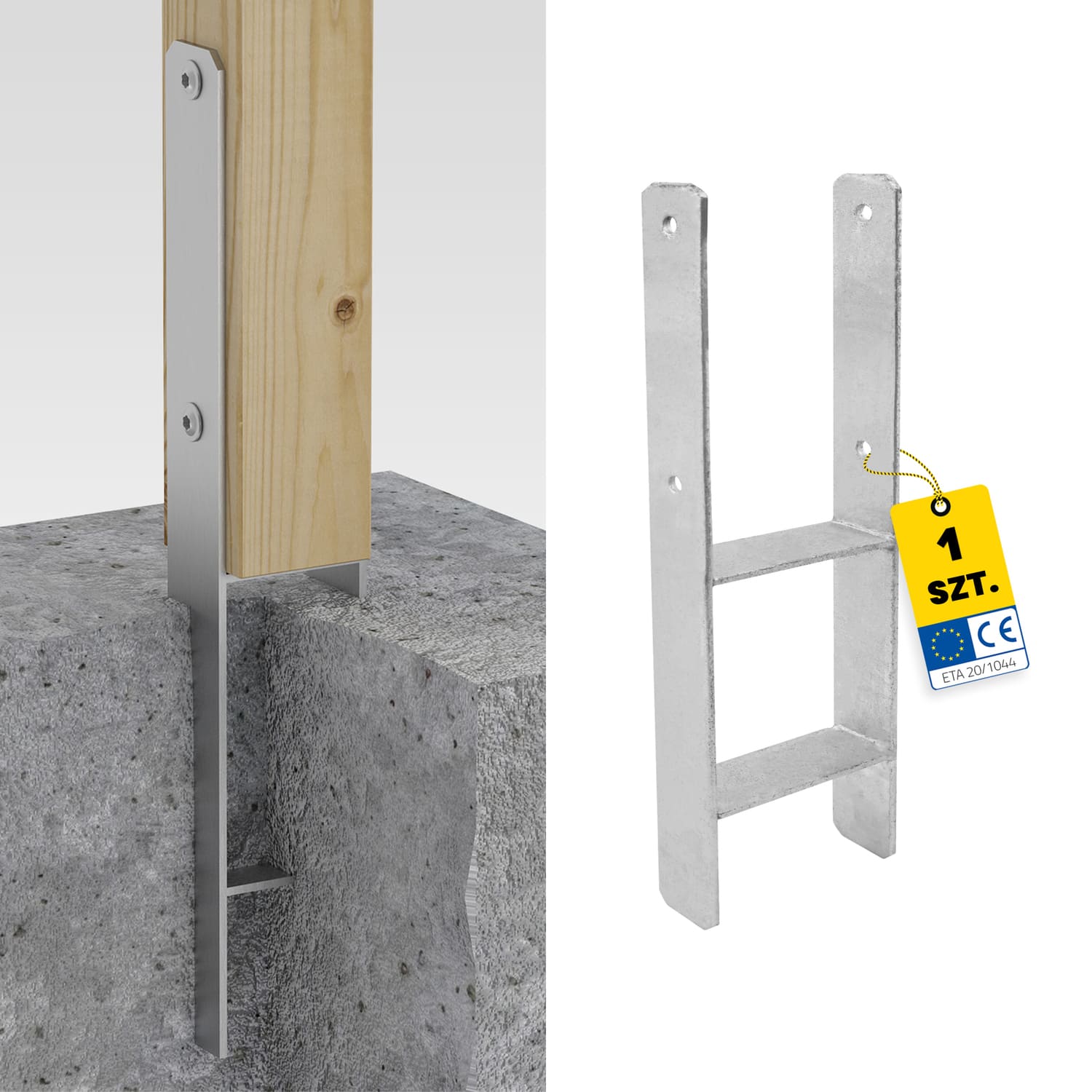

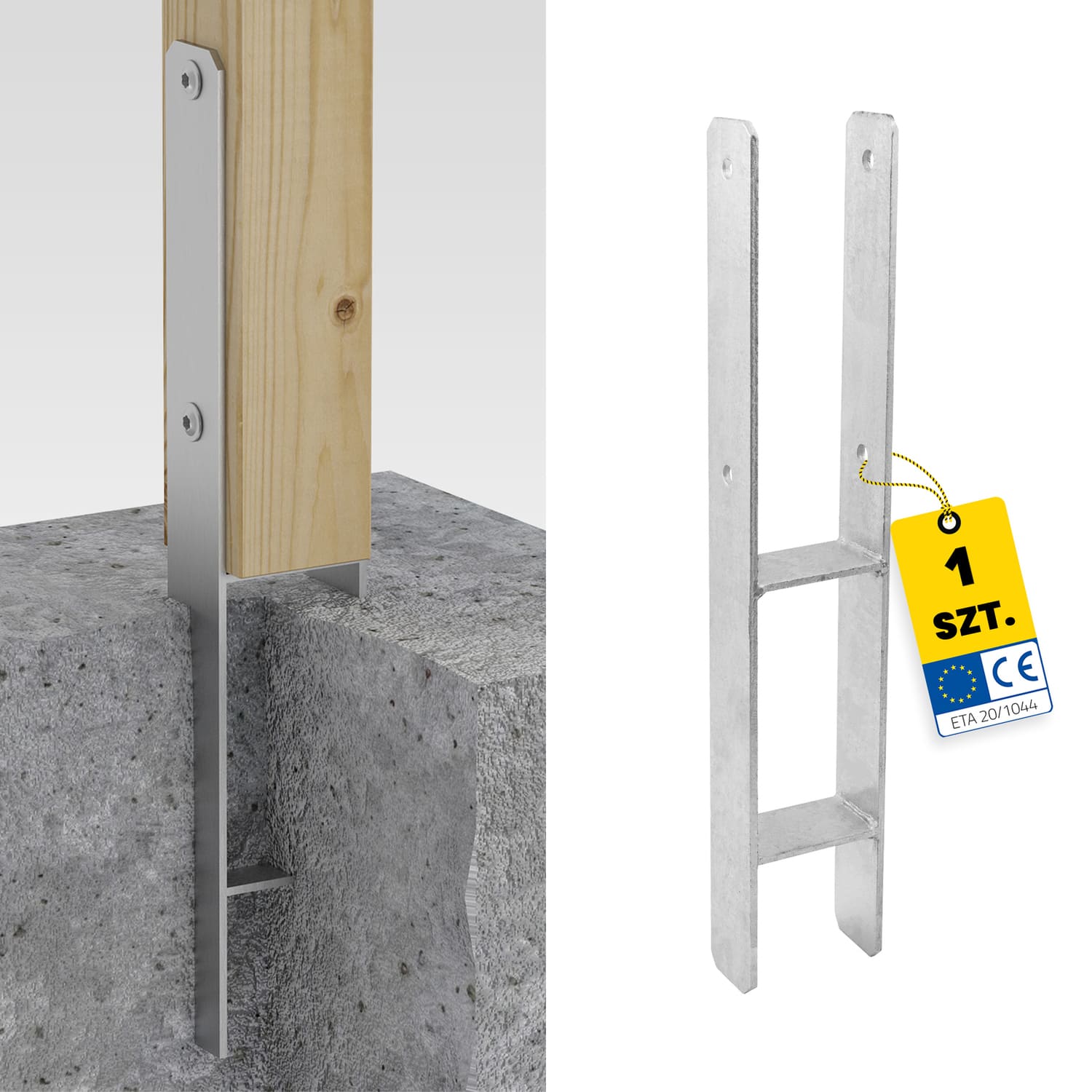

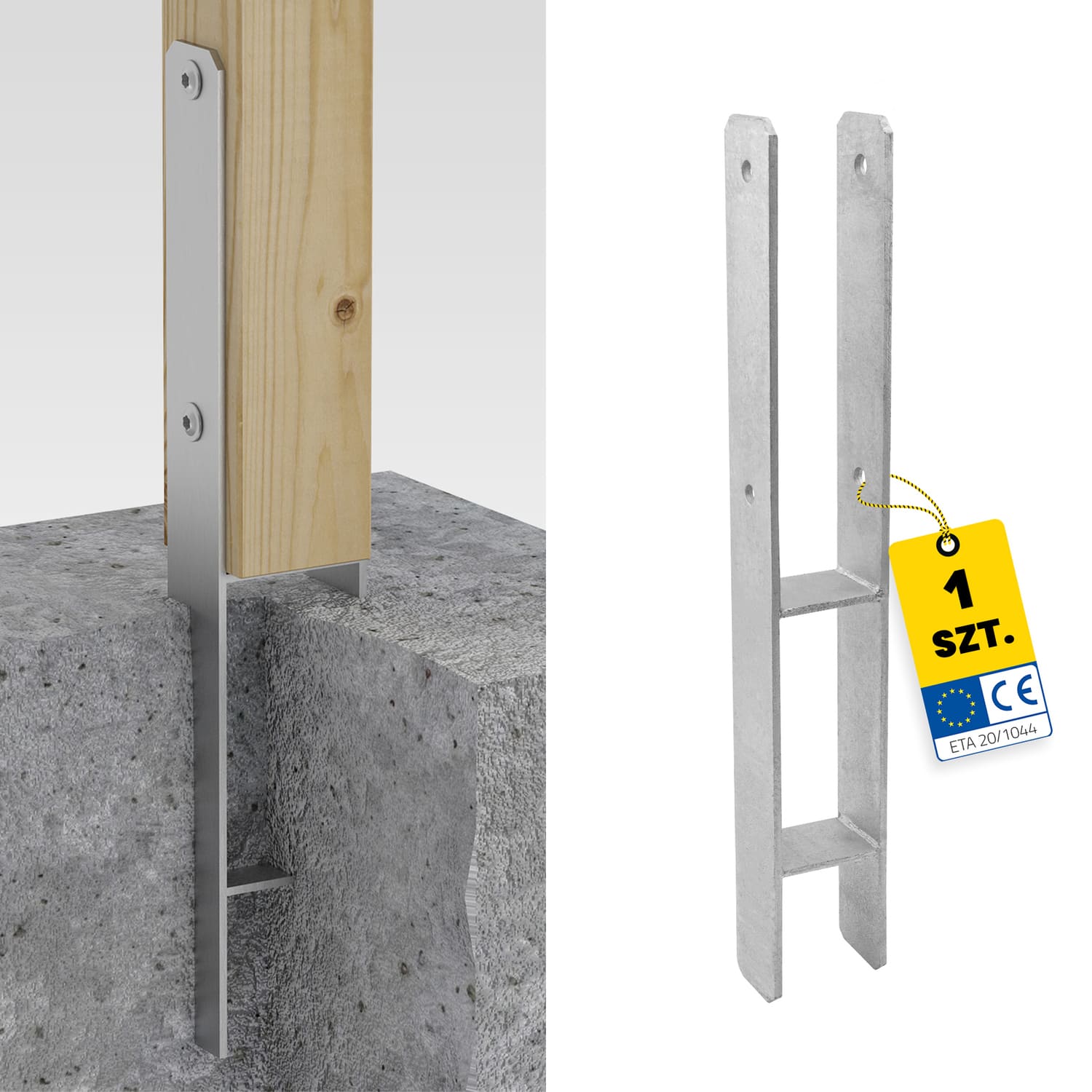

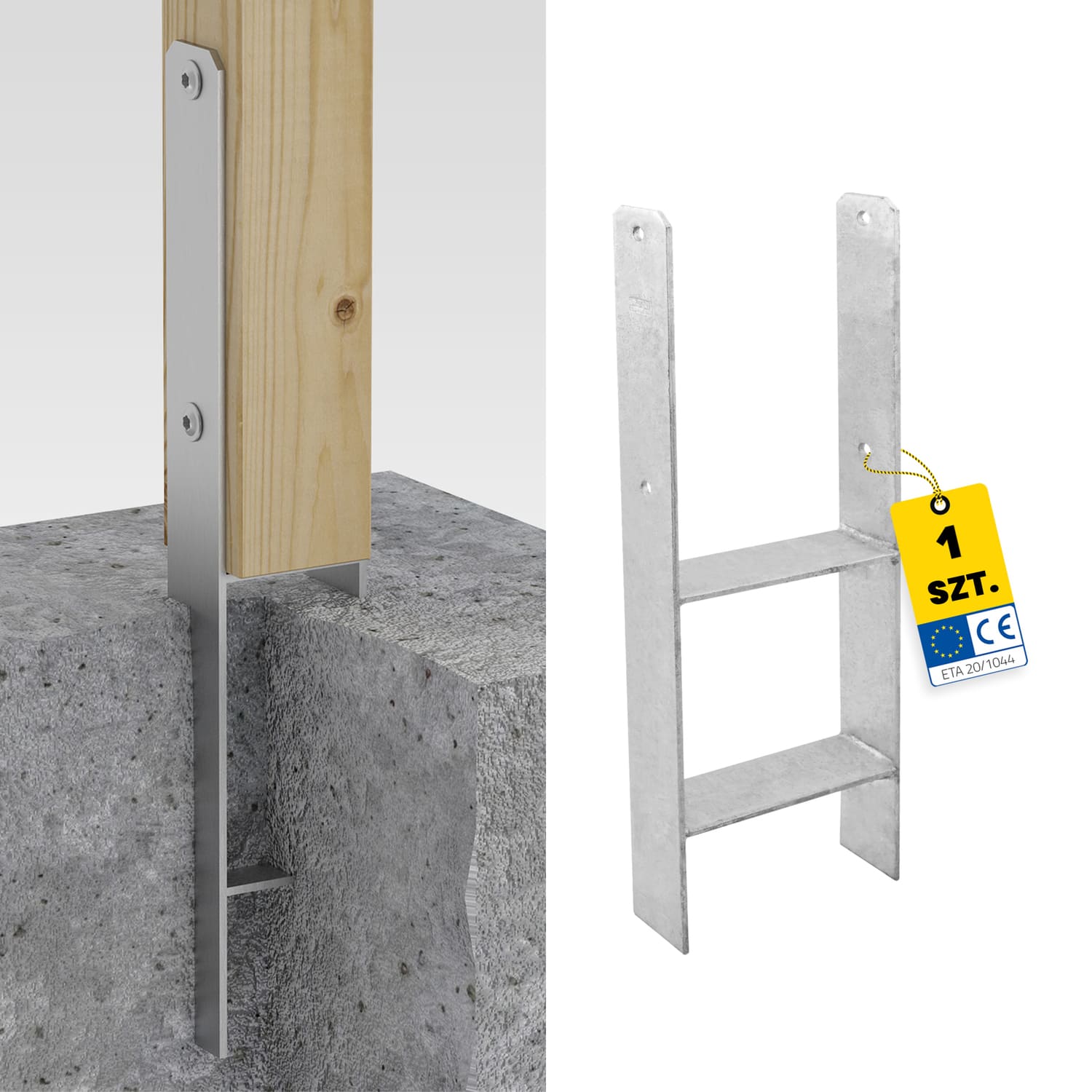

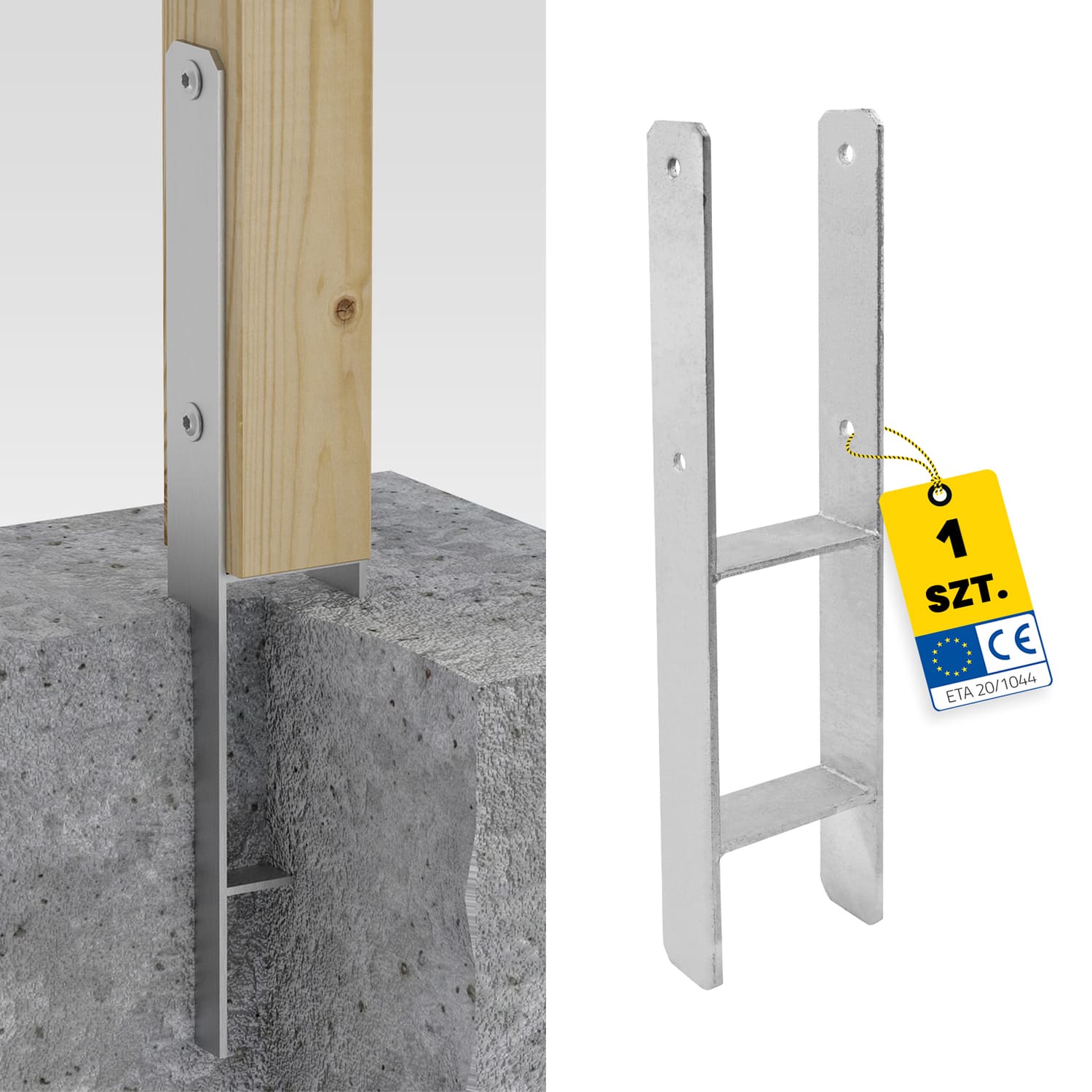

Podstawę PSH dobiera się do przekroju słupa – ramię do wmurowania ma długość 600 mm, a płaskownik stalowy grubość 6 mm. Dostępne szerokości gniazda to 70, 90, 100, 120, 140, 160 i 200 mm, więc dobierzesz wspornik zarówno do lekkiego słupka 70×70 mm, jak i do słupa o przekroju 120 mm w cięższych konstrukcjach. Kotew do betonu typu H w tych wymiarach to najczęściej wyszukiwane rozmiary w naszej ofercie (PSH 120, PSH 140, PSH 160).

Nośność kotwy typu H – wytrzymałość na obciążenia

Typ H zapewnia najwyższą nośność na obciążenia pionowe (osiowe) spośród wszystkich naszych podstaw słupa. Poniższe wartości dotyczą kompletnego połączenia z jednym łącznikiem (certyfikat ETA 20/1044) i pozwalają dobrać kotwę do przewidywanego obciążenia konstrukcji.

NOŚNOŚĆ — PSH, [kN] na połączenie, ETA 20/1044

N_Rd,V — obciążenie pionowe (osiowe). N_Rd,H1 — pozioma równoległa do osi śruby. N_Rd,H2 — pozioma prostopadła do osi śruby. Pełne dane na karcie produktu / w katalogu Domax.

Materiał, ocynk i ochrona przed korozją

Korozja to główne zagrożenie dla elementów stalowych osadzonych w gruncie, dlatego podstawy typu H wykonujemy z grubego płaskownika ze stali S235 (6 mm), zabezpieczonego cynkiem ogniowym – warstwa cynku ma decydujące znaczenie dla trwałości elementu wystawionego na działanie pod wpływem warunków atmosferycznych przez cały rok. Stal trzeba ocynkować, żeby zapewnić ochronę przed korozją niezależnie od wilgoci, deszczu i mrozu. Do przykręcenia drewna stosuje się śrubę lub wkręty CTO ø10, PWD ø10 albo zestaw PNP – przy większym obciążeniu śruba przelotowa daje pewniejsze połączenie niż sam wkręt.

Montaż kotwy typu H – zabetonowanie w wykopie

Ramię trzeba wmurować w wykopie na głębokość 250 -300 mm i zabetonować, dobierając wymiary wykopu do masy konstrukcji i przewidywanych obciążeń. Poprzeczkę poziomą można ustawić do 50 mm ponad poziomem betonu, co zapewnia odpowiednią dylatację drewna i chroni je przed wilgocią. Słup należy podnieść od blach o około 5 mm i przykręcić wkrętami CTO ø10 – np. CTO 10 × 50 mm – po 2 sztuki na stronę, co zapewnia pewne mocowanie belek i słupów.

Typ H a typ U i kotwy przykręcane

Do lżejszych konstrukcji ogrodowych wystarczą podstawy Typ U lub Typ U wzmocnione – tańsze i wystarczające przy większości tarasów, pergoli i altan. Gdy fundament jest już gotowy i wolisz przykręcać zamiast wmurowywać, sprawdzą się kotwy przykręcane do betonu. Typ H wybieraj tam, gdzie liczy się najwyższa nośność, stabilność i pewne mocowanie drewnianych słupów w gruncie.
