Kotwy pierścieniowe to stalowe kotwy rozporowe do betonu — pracują mechanicznie, przez rozparcie pierścienia w wywierconym otworze, a nie przez zawieszanie na oczku. Służą do średnich i ciężkich zamocowań w pełnych materiałach budowlanych: mocowania profili, konstrukcji stalowych, wsporników, maszyn i zamocowań seryjnych. W naszej ofercie znajdziecie kotwy pierścieniowe PBK w rozmiarach M10, M12 i M16, ocynkowane, w długościach od 70 do 200 mm. Poniżej podpowiadamy, jak dobrać średnicę i podłoże, żeby zakotwić element pewnie i trwale.
Kotwy pierścieniowe rozporowe do betonu — budowa i dobór podłoża

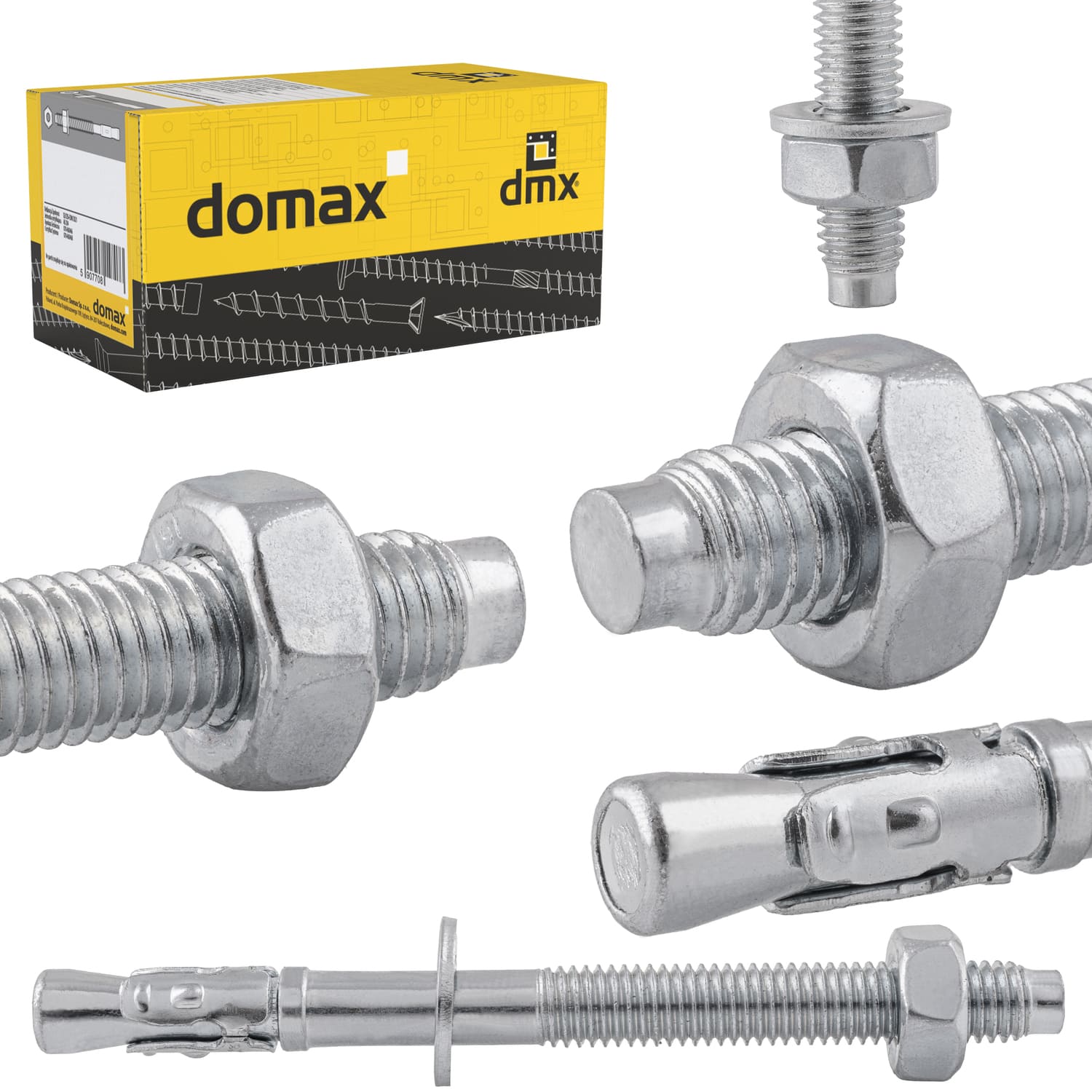

Kotwa stalowa pierścieniowa zbudowana jest z trzpienia z gwintem, nakrętki oraz stalowego pierścienia (klipsa) osadzonego na zgrubieniu trzpienia. Podczas dokręcania nakrętki trzpień przesuwa się, a pierścień rozpiera się o ścianki otworu montażowego — powstaje rozporowe połączenie przenoszące duże obciążenia. To typowa kotwa mechaniczna, w której docisk reguluje się kluczem, kontrolując moment dokręcenia.
Kotwy pierścieniowe przeznaczone są do pełnych materiałów budowlanych. Standardowo stosuje się je w betonie niespękanym; do betonu spękanego dobiera się warianty o specjalnej geometrii pierścienia, dopuszczone do tego typu podłoża. Sprawdzą się też w kamieniu naturalnym o zwartej strukturze i cegle pełnej, jeśli materiał pozwala na bezpieczne rozparcie. Nie należy natomiast montować kotew rozporowych w materiałach kruchych ani otworowych (gazobeton, pustak) — siły rozporowe mogą naruszyć podłoże. W takich przypadkach lepiej sięgnąć po wkręty do gazobetonu lub kotwę chemiczną.
M10, M12 czy M16 — dobór średnicy i nośności
Wybór kotew pierścieniowych zależy od masy mocowanego elementu, rodzaju podłoża i wymaganej głębokości osadzenia. Im większa średnica i głębsze zakotwienie, tym wyższa nośność na obciążenia osiowe.
| Rozmiar | Średnica otworu | Dostępne długości | Zalecane zastosowanie |
|---|---|---|---|
| M10 | 10 mm | 70–200 mm | lżejsze i średnie zamocowania: profile, wsporniki, elementy złączne |
| M12 | 12 mm | 100–140 mm i dłuższe | średnie i cięższe zamocowania: konstrukcje stalowe, maszyny |
| M16 | 16 mm | warianty długie | ciężkie zamocowania i duże obciążenia w pełnym betonie |
Dokładne wartości nośności zależą od klasy betonu, głębokości osadzenia i odległości od krawędzi — dla połączeń odpowiedzialnych sprawdźcie dane techniczne podane w karcie danego produktu. Przy zamocowaniach seryjnych warto z góry ustalić jeden rozmiar dla powtarzalnych punktów.
Montaż kotwy pierścieniowej krok po kroku
Montaż jest szybki i powtarzalny, także przy większej liczbie punktów. Potrzebne narzędzia: młotowiertarka, wiertło do betonu, klucz (narzędzia ręczne) oraz odkurzacz lub pompka do usunięcia pyłu.
- Wywierć otwór wiertłem o średnicy zgodnej z rozmiarem kotwy (M10 → 10 mm, M12 → 12 mm, M16 → 16 mm).
- Oczyść otwór z pyłu — pozostały urobek obniża nośność zakotwienia.
- Włóż kotwę pierścieniową przez mocowany element do otworu montażowego i dobij lekko młotkiem.
- Dokręcaj nakrętkę, aż pierścień rozeprze się o ścianki otworu i uzyskasz właściwy docisk.
- Skontroluj moment dokręcenia zgodnie z dokumentacją, aby nie przeciążyć połączenia.
Materiał i odporność na korozję
Nasze kotwy pierścieniowe PBK wykonane są ze stali i ocynkowane (wersja srebrna), co zapewnia ochronę antykorozyjną w typowych warunkach montażu wewnątrz i na zewnątrz. W środowiskach o podwyższonej korozyjności — przemysłowych, wilgotnych, narażonych na wodę — stosuje się kotwy pierścieniowe ze stali nierdzewnej. Powłoka antykorozyjna decyduje o trwałości zamocowania przez cały okres użytkowania, dlatego dobiera się ją do warunków, w jakich pracuje połączenie.
