Zawiasy budowlane zagięte
Najczęściej zadawane pytania
Zawiasy budowlane zagięte to rozwiązanie do sytuacji, w których oba skrzydełka trzeba przykręcić od wewnętrznej, niewidocznej strony skrzydła i ramy, a oś obrotu ma zostać na zewnątrz — widoczna jako jedna, wspólna, spleciona linia dla obu skrzydełek. Sprawdza się to przede wszystkim przy ozdobnych drzwiczkach, gdzie liczy się czysty wygląd od frontu, bez widocznych wkrętów i płaskich skrzydełek. W ofercie model ZG 180/40, w kolorze srebrnym i złotym.
Zawiasy budowlane zagięte — mocowanie od wewnątrz, oś obrotu na zewnątrz
W zwykłym zawiasie płaskim oba skrzydełka przykręca się od tej samej, widocznej strony skrzydła i ramy. W zawiasie zagiętym każde skrzydełko jest odpowiednio wygięte, dzięki czemu można je zamocować od wewnętrznej, niewidocznej strony elementu — a mimo to oś obrotu wychodzi na zewnętrzną krawędź i tam splata się dla obu skrzydełek w jedną linię. Efekt: od frontu widać tylko wąską, splecioną oś, a nie płaskie skrzydełka ani łby wkrętów.
To rozwiązanie sprawdza się przede wszystkim tam, gdzie liczy się estetyka: przy ozdobnych drzwiczkach meblowych i bramowych, klapach, skrzyniach czy pokrywach piaskownic, gdzie zależy nam na czystym, minimalistycznym wyglądzie z zewnątrz — widoczna jest tylko oś, a cały mechanizm mocowania chowa się od wewnątrz.
W ofercie zawiasów budowlanych spotyka się różnego rodzaju konstrukcje — płaskie, zagięte, pasowe, krzyżowe czy toczone (niekiedy z ozdobną kulką na osi) — każda służy do innego układu mocowania i wyglądu, dlatego dobór właściwego typu jest pierwszym krokiem, zanim w ogóle zaczniecie porównywać rozmiary.
Zagięty, płaski czy pasowy — który wybrać?
Typ | Kiedy stosować |
Zagięty (ta kategoria) | Mocowanie obu skrzydełek od wewnętrznej strony, oś obrotu widoczna na zewnątrz |
Płaski | Skrzydło i rama w jednej płaszczyźnie — zobacz zawiasy płaskie |
Pasowy | Ciężkie bramy, długie ramię — zobacz zawiasy pasowe |
Jeśli potrzebujecie innego rozmiaru niż 180 mm lub cięższego wykonania niż nasz model ZG, sprawdźcie zawiasy płaskie i splatane — obejmują szerszy zakres długości i grubości blachy.

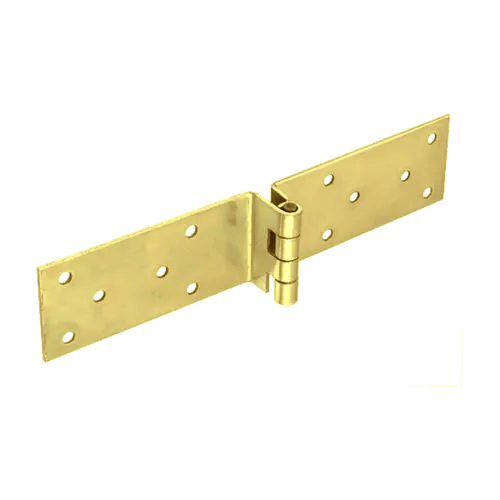

Model ZG 180/40 — specyfikacja
Nasza oferta w tej kategorii to obecnie jeden model, konsekwentnie sprawdzony w konkretnych zastosowaniach — nie rozszerzamy tego opisu sztucznie, żeby nie sugerować asortymentu, którego nie oferujemy:
- długość 180 mm, wysokość (szerokość skrzydełka) 40 mm,
- odsadzenie zagięcia (e) 15 mm,
- grubość blachy 1,5 mm,
- zabezpieczenie antykorozyjne: cynk galwaniczny — zarówno w wariancie srebrnym, jak i złotym,
- dostępny w kolorze srebrnym i złotym.
Odsadzenie 15 mm pozwala przykręcić oba skrzydełka od wewnętrznej strony skrzydła i ramy przy typowej grubości tych elementów, a jednocześnie utrzymuje oś obrotu na zewnętrznej krawędzi — do innych grubości lub większych rozstawów sprawdźcie zawiasy płaskie w dłuższych wariantach.
Montaż zawiasa zagiętego
- Ustal, które skrzydełko montujesz od wewnętrznej strony ramy, a które od wewnętrznej strony skrzydła — oś obrotu musi zostać na zewnętrznej krawędzi, widoczna od frontu.
- Przyłóż zawias i sprawdź, czy skrzydło zamyka się równo i oś obu skrzydełek pokrywa się w jedną linię.
- Zaznacz otwory montażowe, nawierć otwory pilotujące i wkręć wkręty (do drewna) lub śruby (do metalu).
- Zamontuj minimum dwa zawiasy na skrzydło i sprawdź współosiowość na całej wysokości.
Kierunek montażu ma tu kluczowe znaczenie: źle założony zawias zagięty odwróci mocowanie na zewnątrz zamiast do wewnątrz i zepsuje cały efekt estetyczny, a skrzydło może się nie domykać. Po montażu sprawdź otwieranie i zamykanie na całym zakresie ruchu.
