Zawiasy toczone z kulką
Najczęściej zadawane pytania
Zawiasy toczone z kulką to precyzyjnie toczone okucia spawane z łożyskiem kulkowym, które zapewnia najpłynniejszy chód i największą trwałość spośród zawiasów do spawania. Prowadzimy serię ZTK w rozmiarach od 16 do 35 mm — do bram i furtek metalowych.
Po co kulka w zawiasie
Kulka umieszczona na dnie sworznia to małe łożysko, które przenosi ciężar skrzydła i zmniejsza tarcie w osi obrotu. Dzięki temu brama otwiera się lekko i cicho nawet przy dużej masie, a sam zawias wolniej się zużywa i dłużej zachowuje sprawność. To rozwiązanie sprawdza się szczególnie w ciężkich, intensywnie użytkowanych skrzydłach, gdzie zwykły zawias szybciej stawiałby opory i się zużywał. Zawias toczony z kulką łączy więc płynność ruchu z wysoką wytrzymałością — dlatego jest chętnie wybierany przez wykonawców ogrodzeń do konstrukcji, które mają pracować bezawaryjnie przez lata.
Jak dobrać średnicę — od 16 do 35 mm
Podstawowy parametr doboru to rozmiar zawiasu, który wprost przekłada się na nośność. Im cięższe i szersze skrzydło, tym większa średnica i dłuższy korpus.
| Rozmiar (fi) | Model | Długość | Orientacyjne zastosowanie |
|---|---|---|---|

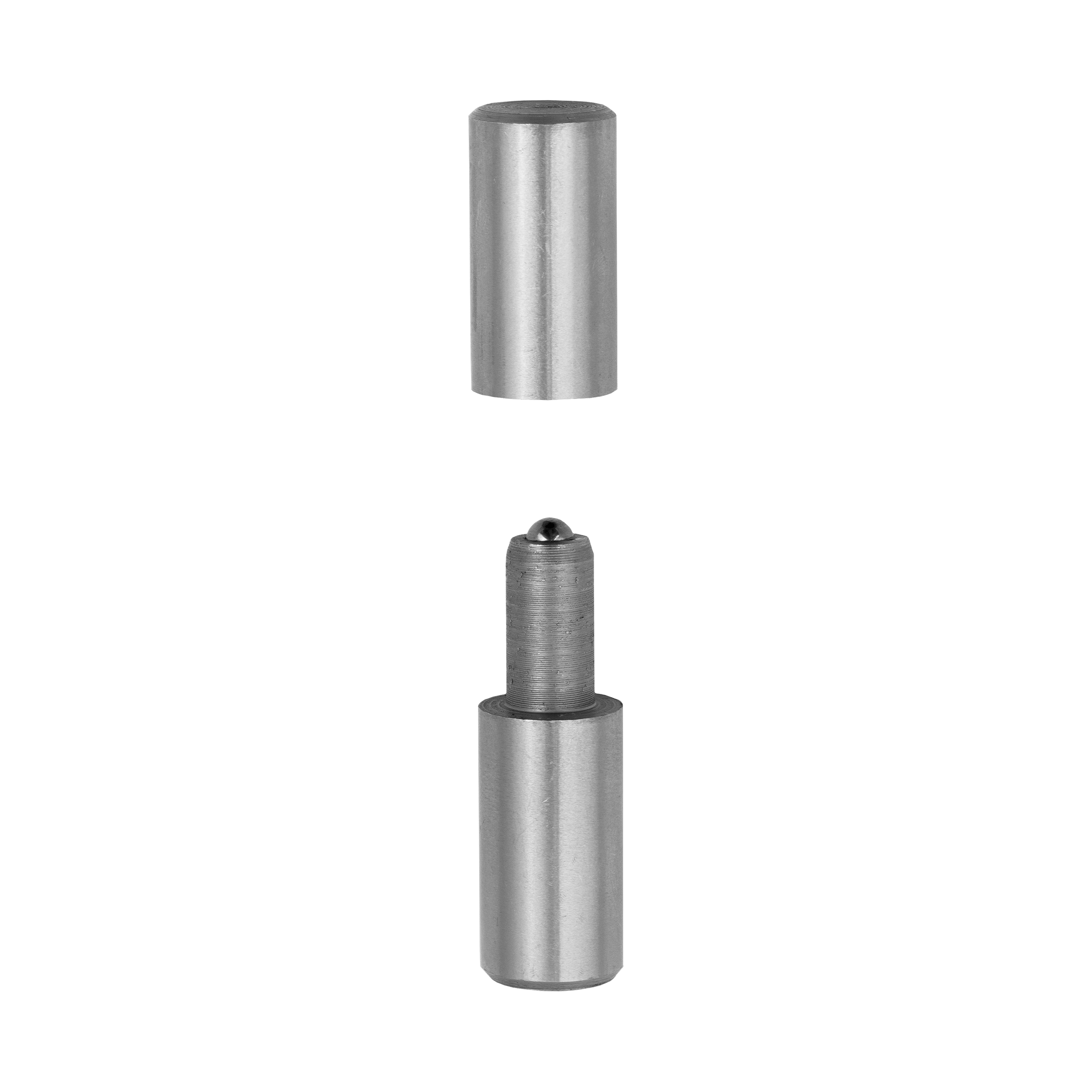

| 16–18 | ZTK 16, ZTK 18 | 65–70 mm | Furtki i lżejsze bramy |

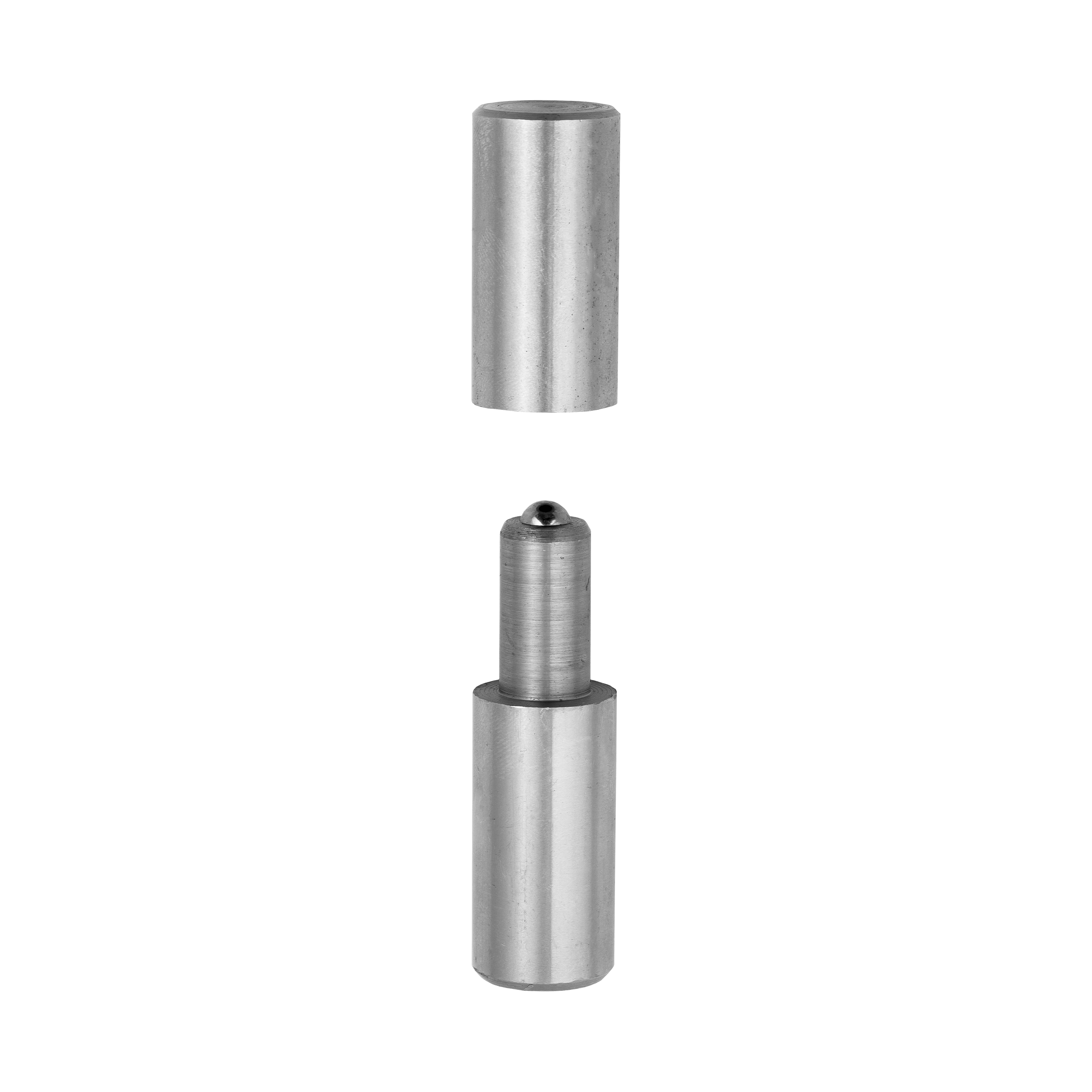

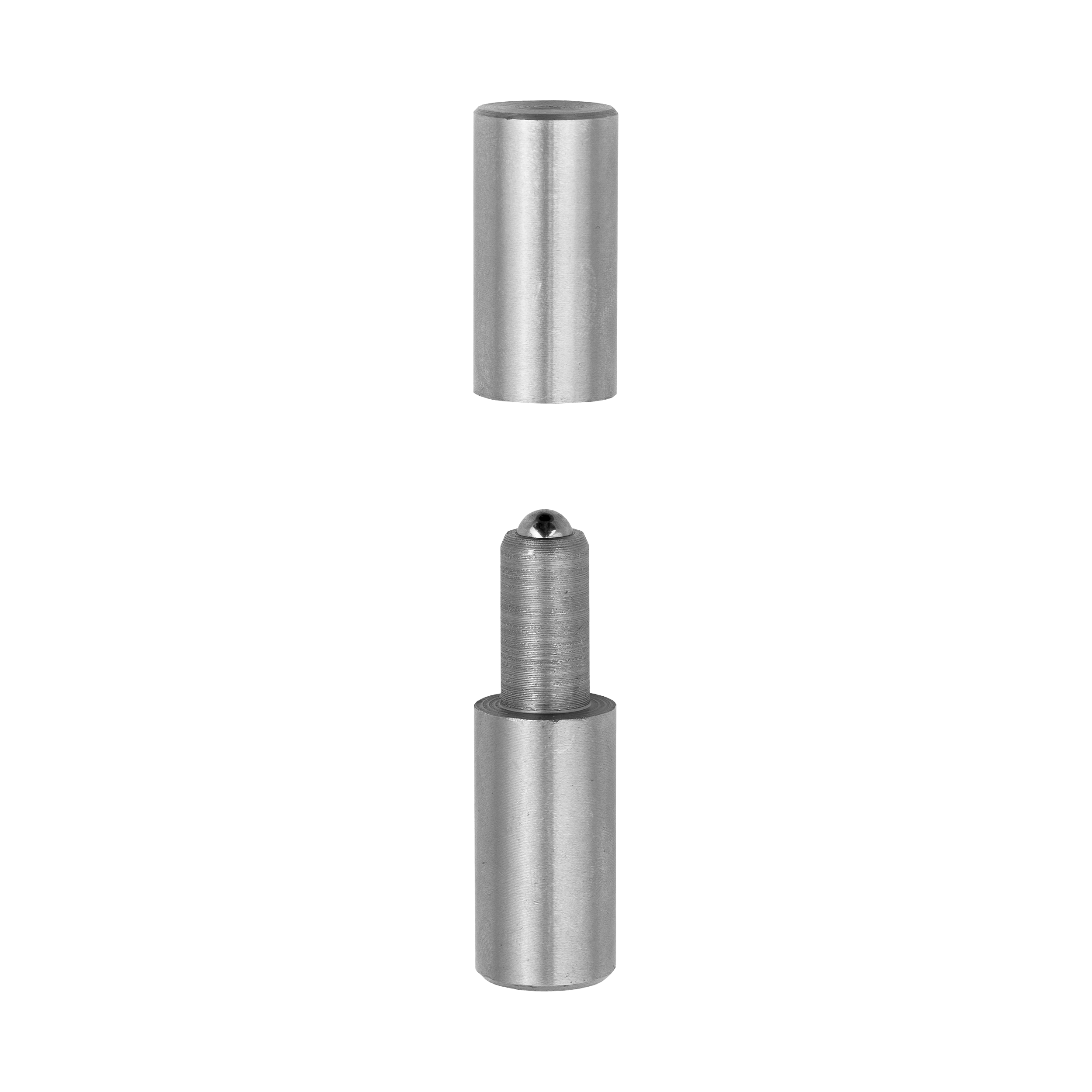

| 20–22 | ZTK 20, ZTK 22 | 80–90 mm | Standardowe bramy skrzydłowe |

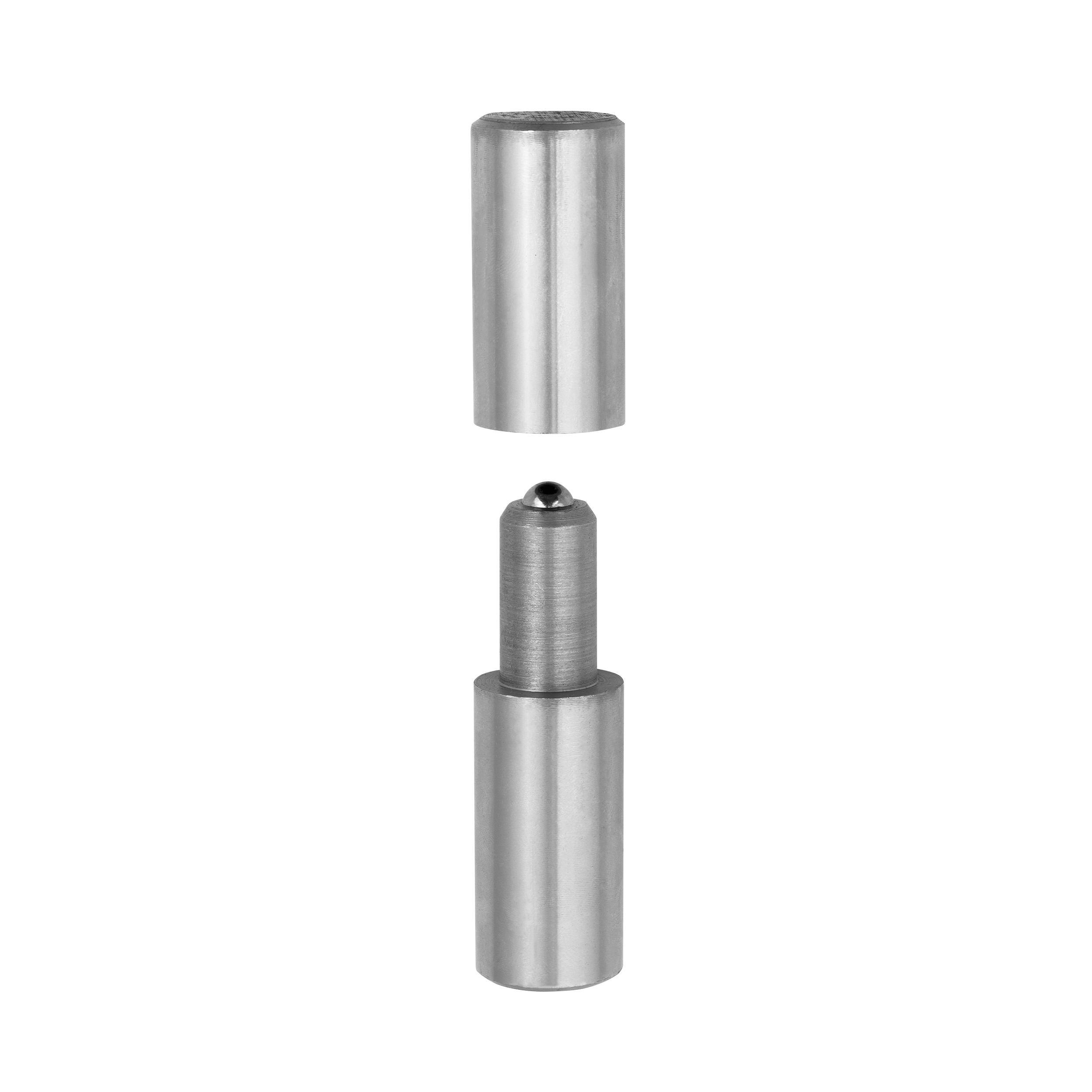

| 25 | ZTK 25 | 100 mm | Cięższe i szersze bramy |

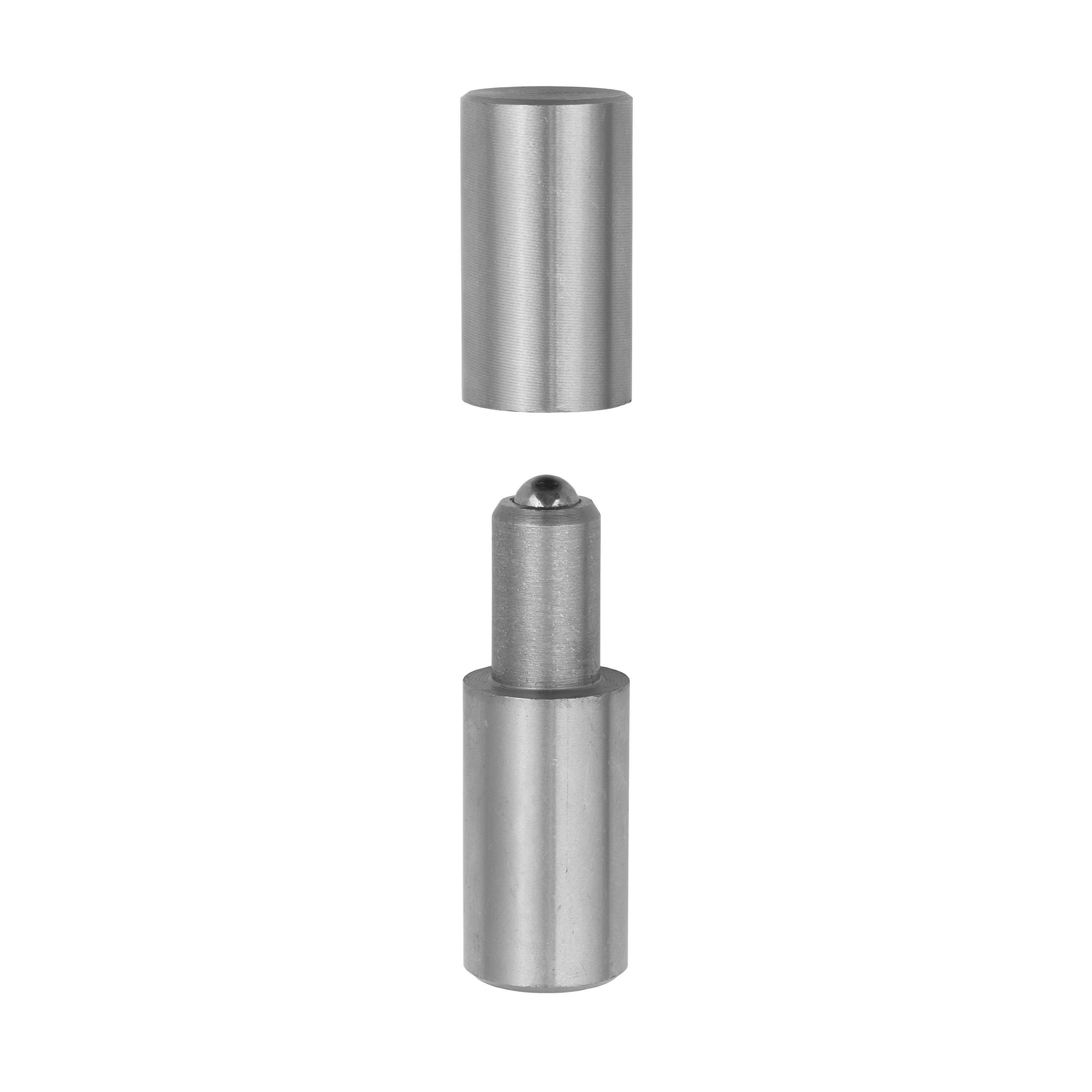

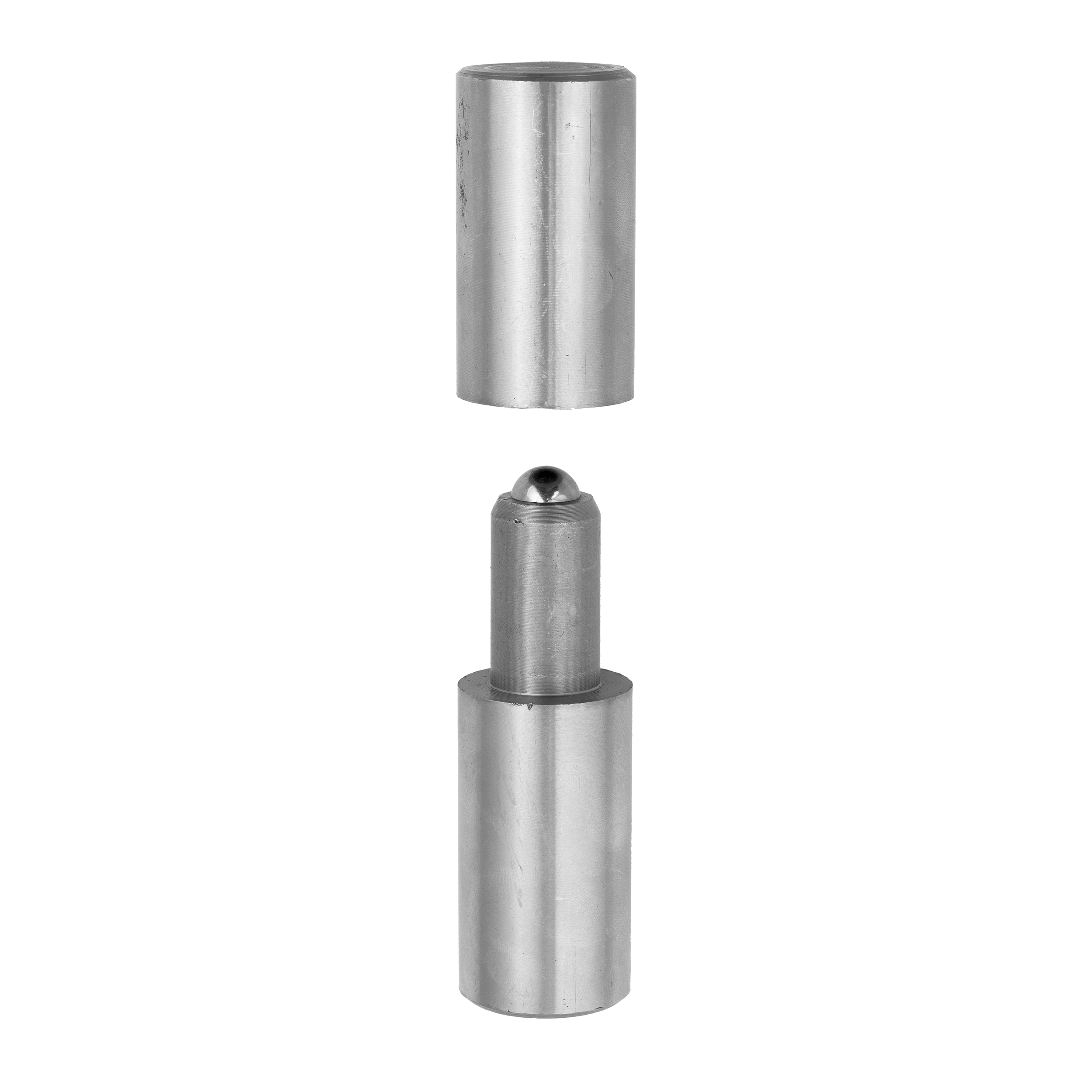

| 30–35 | ZTK 30, ZTK 35 | 110–130 mm | Bardzo ciężkie i przemysłowe skrzydła |
Zasada montażu jest prosta: dwa zawiasy na jedno skrzydło, a przy ciężkich i wysokich skrzydłach trzeci punkt podparcia. Do standardowej furtki wystarczy zawias toczony z kulką fi 16 lub 18, do typowej bramy skrzydłowej fi 20–22, a do bram przemysłowych fi 30 lub 35.
Toczony z kulką, toczony czy płaski mocny
W sekcji zawiasów do spawania mamy trzy poziomy rozwiązań. Zawias toczony z kulką to opcja z najwyższą płynnością i trwałością — warto po nią sięgnąć przy ciężkich, często otwieranych skrzydłach. Zawias toczony bez kulki daje precyzyjny obrót przy nieco niższej cenie i sprawdza się w typowych zastosowaniach. Zawias płaski mocny to najprostsze i najtańsze okucie do ciężkich konstrukcji, gdzie nie liczy się płynność, lecz sama wytrzymałość. Wybór zależy od tego, czy priorytetem jest komfort otwierania, czy prostota mocowania.
Montaż spawany
Zawias przyspawujemy najpierw do słupka, a potem do ramy skrzydła, pilnując wspólnej osi obu zawiasów — od tego zależy płynne działanie i równomierne obciążenie łożyska. Podczas spawania warto nie przegrzewać okolicy kulki, żeby nie uszkodzić mechanizmu; najlepiej spawać krótkimi ściegami i chłodzić element. Zawiasy dostarczamy w surowej stali, dlatego po zakończeniu prac spoinę i zawias należy oczyścić i zabezpieczyć antykorozyjnie, dopasowując powłokę do konstrukcji.
Materiał i zastosowanie
Zawiasy toczone z kulką wykonujemy ze stali, z myślą o trwałym połączeniu spawanym i pracy na zewnątrz. Poza bramami i furtkami sprawdzają się w innych konstrukcjach stalowych — przy klapach, włazach oraz cięższych drzwiach w halach i garażach. Wszędzie tam łożysko kulkowe zapewnia płynność, a solidny korpus odporność na obciążenia i uszkodzenia mechaniczne. Do bardzo ciężkich skrzydeł polecamy też zawiasy do ciężkich bram oraz zawiasy do bram metalowych, a pełny asortyment okuć spawanych zebraliśmy w kategorii zawiasy do spawania. Wysyłkę realizujemy bezpośrednio od producenta.
