Uchwyt czopowy to trzpień (czop) mocowany do słupka lub ościeżnicy, na którym osadza się zawias pasowy albo ramowy z okiem. To druga połowa okucia — dobieramy go przede wszystkim po średnicy: Ø10, 13 lub 16 mm, w kolorze czarnym i złotym.
Uchwyt czopowy — druga połowa zawiasu pasowego
Zawias pasowy i ramowy ma na końcu oko, którym nakłada się na czop. Bez pasującego uchwytu czopowego takie okucie nie zadziała — dlatego uchwyt czopowy to akcesorium, które kupuje się razem z zawiasem, a nie osobno. Czop montujemy w słupku bramy lub w ościeżnicy okiennicy, a następnie nakładamy na niego skrzydło. Rozwiązanie to pozwala zdjąć skrzydło bez odkręcania całego okucia, co ułatwia serwis i regulację. Uchwyty czopowe DMX (marki Domax) wykonujemy ze stali z zabezpieczeniem antykorozyjnym, więc sprawdzają się na zewnątrz, w bramach, furtkach i okiennicach, a także w elementach gospodarczych — drewutniach czy stodołach.
Jak dobrać średnicę czopa — fi 10, 13 i 16 mm
Najważniejszy parametr uchwytu czopowego to średnica trzpienia. Musi ona odpowiadać oku zawiasu: grubości zawiasów pasowych ZP w wersji 10, 13 i 16 mm mają swój bezpośredni odpowiednik w średnicy czopa.
| Średnica czopa | Model | Do czego |
|---|---|---|
| Ø10 mm | C 10, UCO 10 | Lżejsze skrzydła, furtki, okiennice |
| Ø13 mm | C 13, CM 13 | Standardowe bramy i cięższe okiennice |
| Ø16 mm | C 16, CM 16 | Ciężkie, szerokie bramy i wrota |
Drugi parametr to odsadzenie (e) — odległość, na jaką czop odstaje od powierzchni montażu. Odpowiada ono za prześwit między skrzydłem a słupkiem, dlatego warto dobrać je do konkretnej konstrukcji. Pełną specyfikację każdego modelu (średnica, odsadzenie, długość podstawy, grubość blachy 3–6 mm) znajdziecie w karcie produktu.
Uchwyt czopowy wkręcany, przykręcany czy do wmurowania

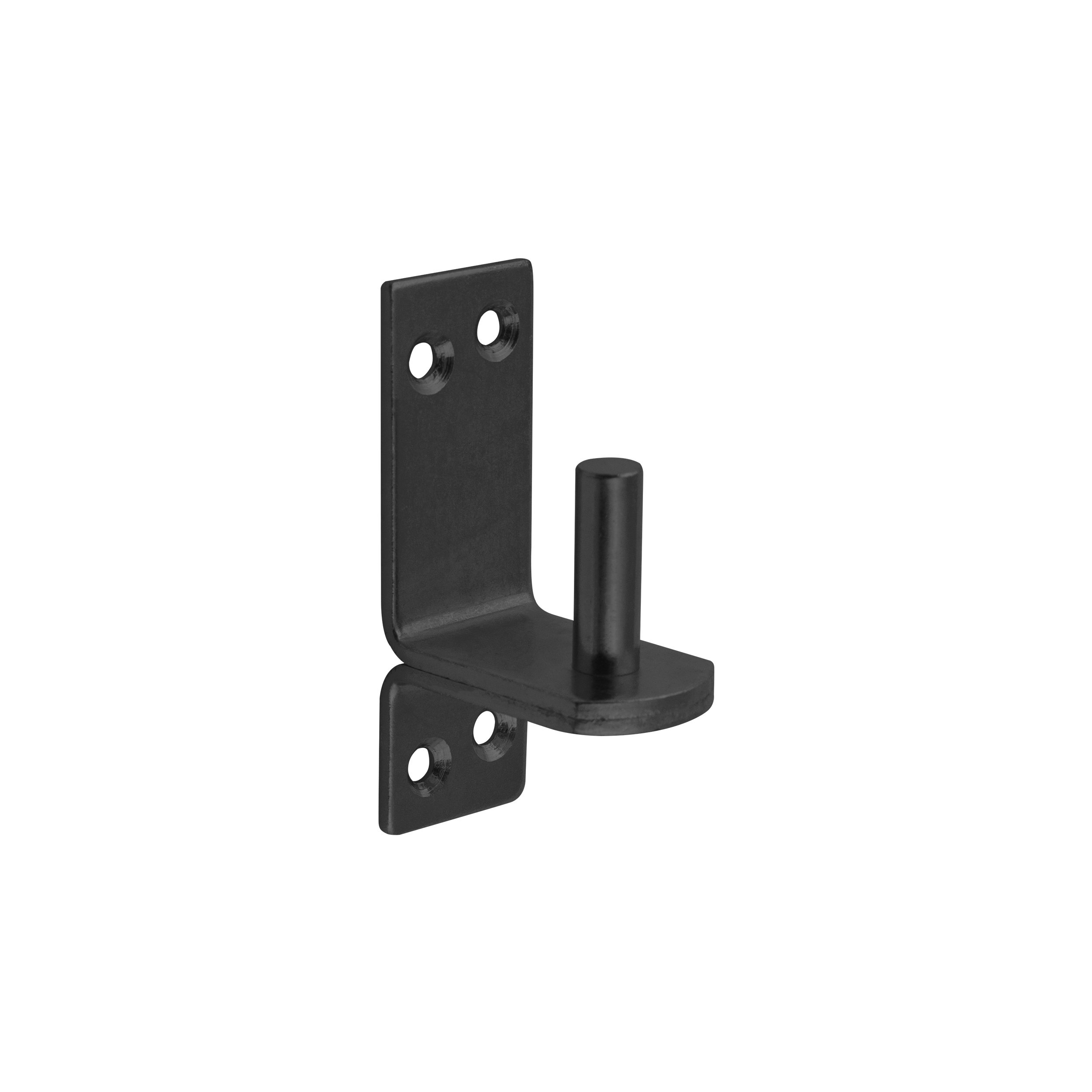

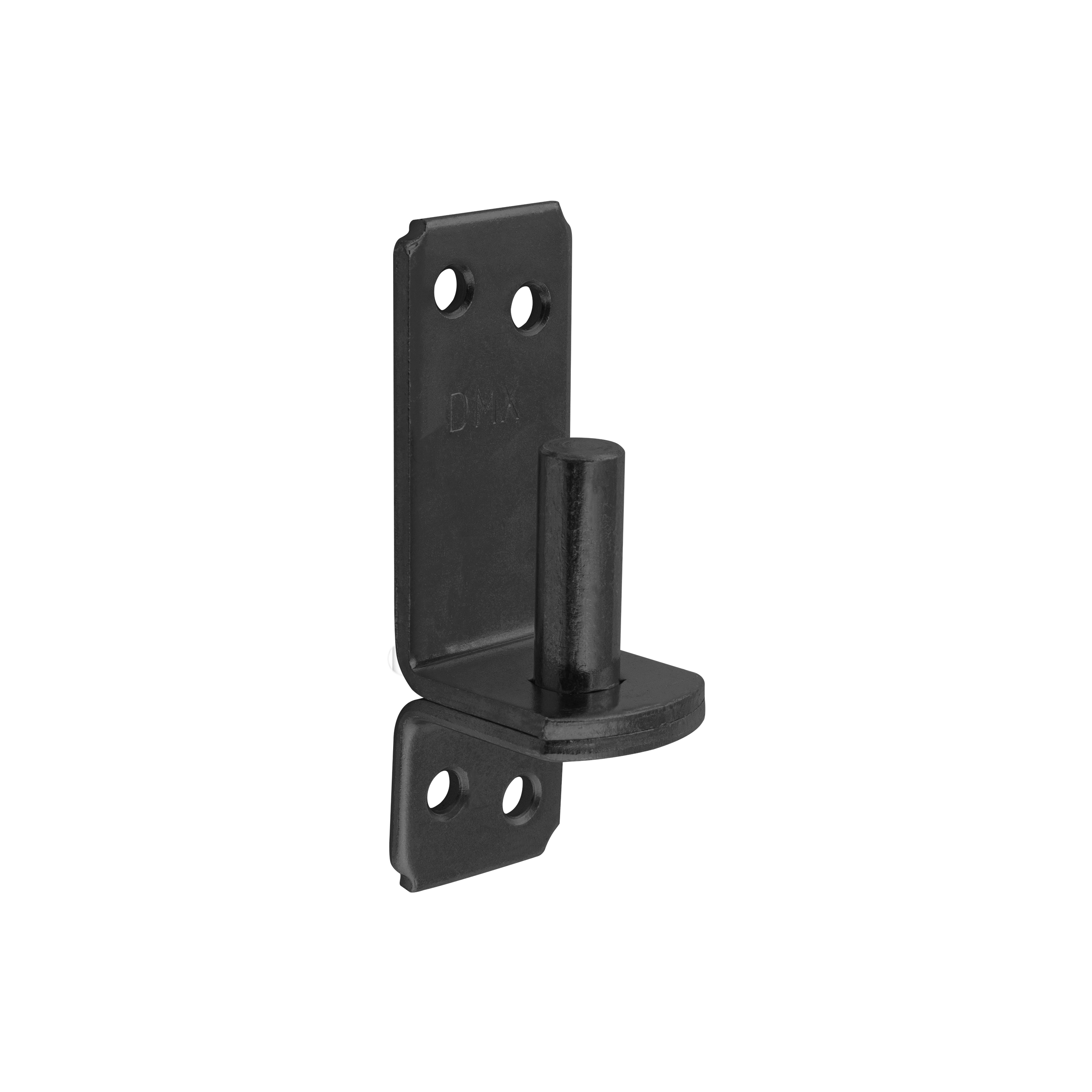

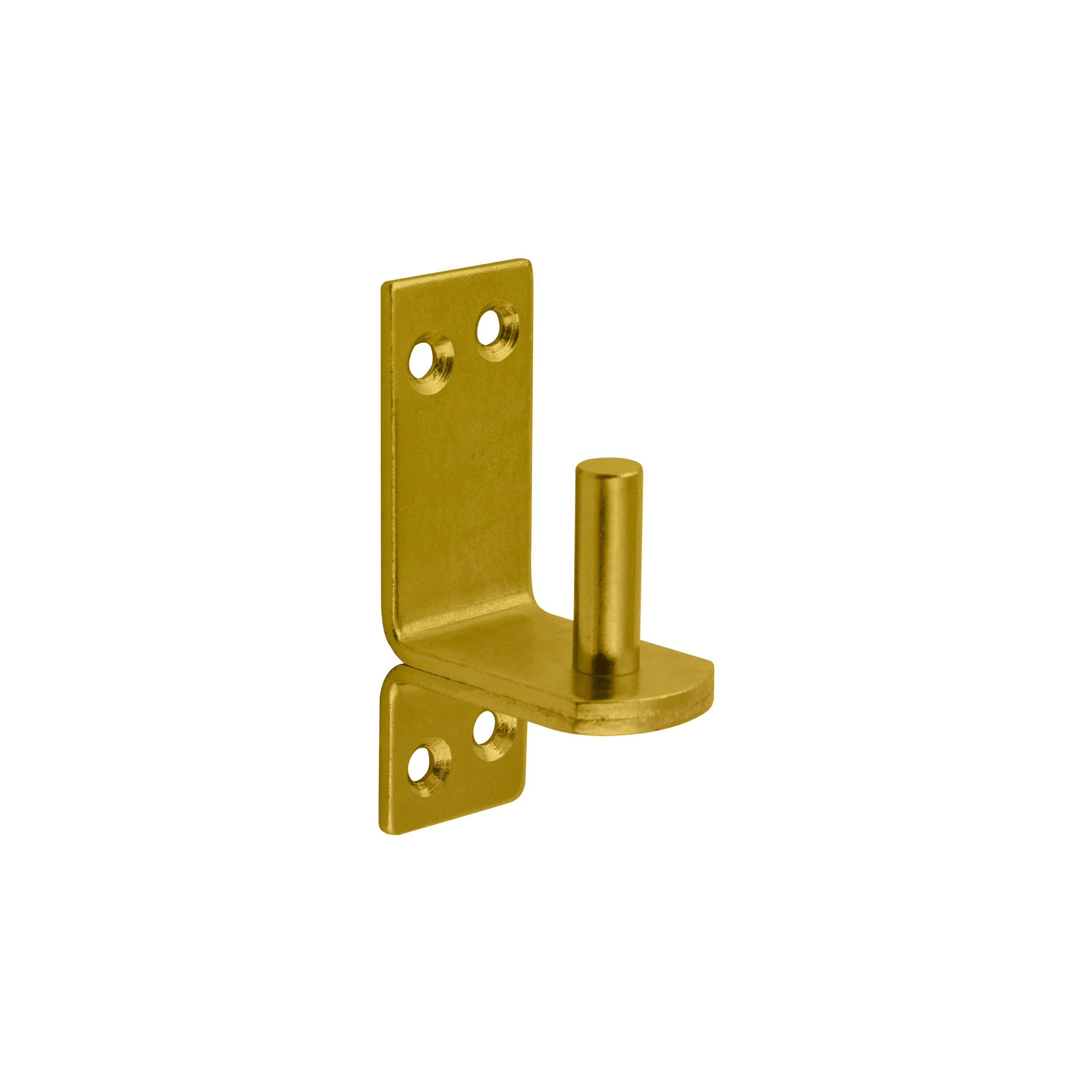

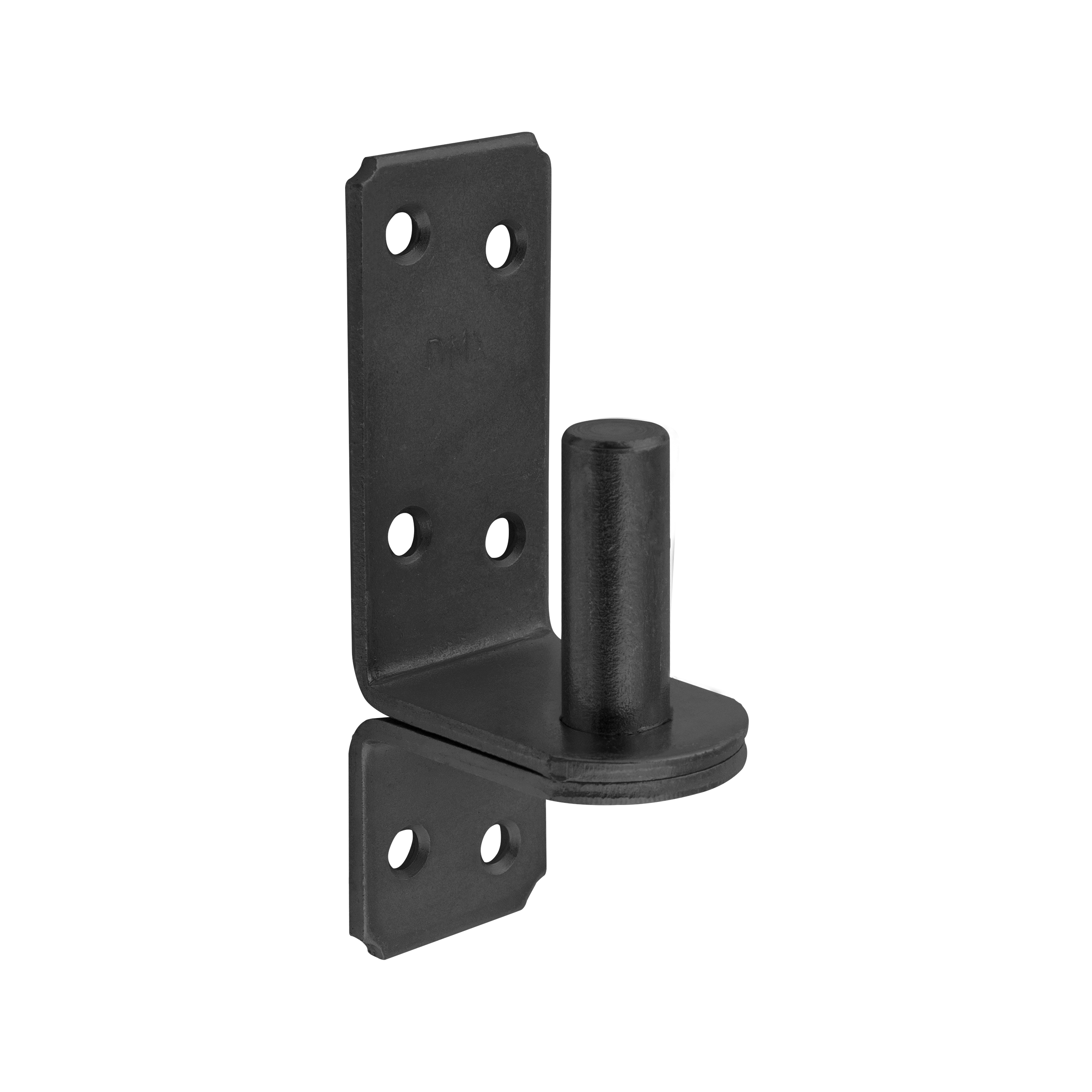

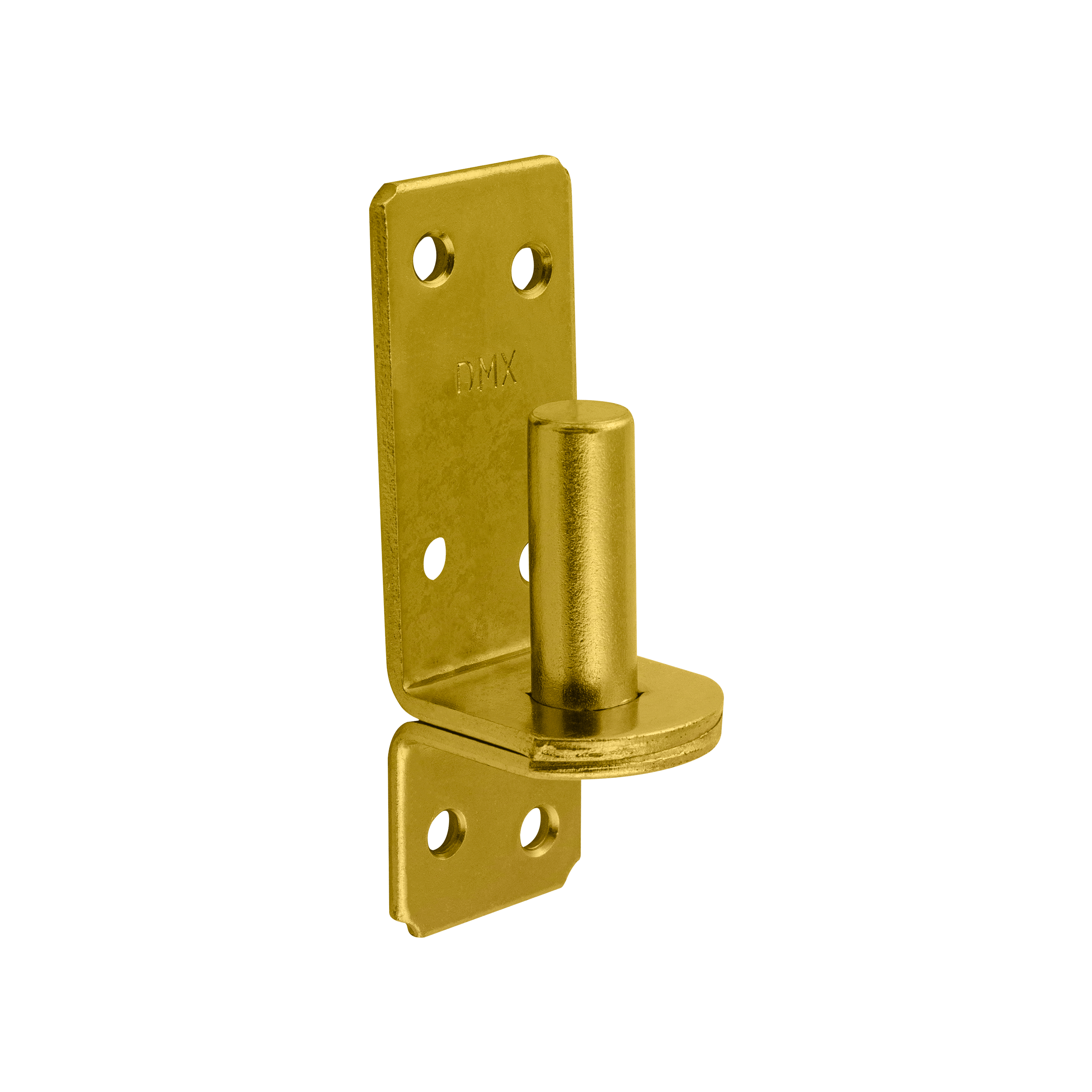

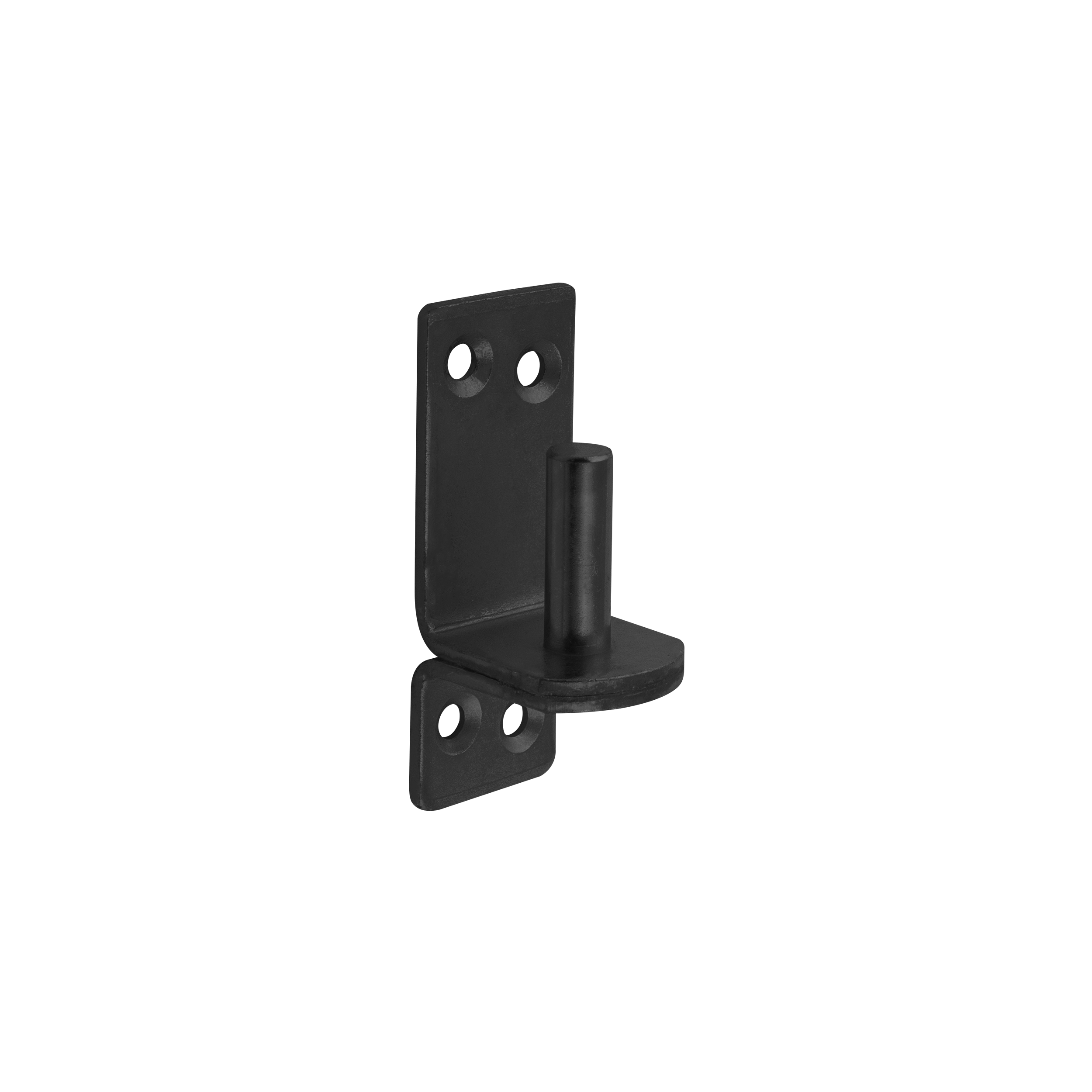

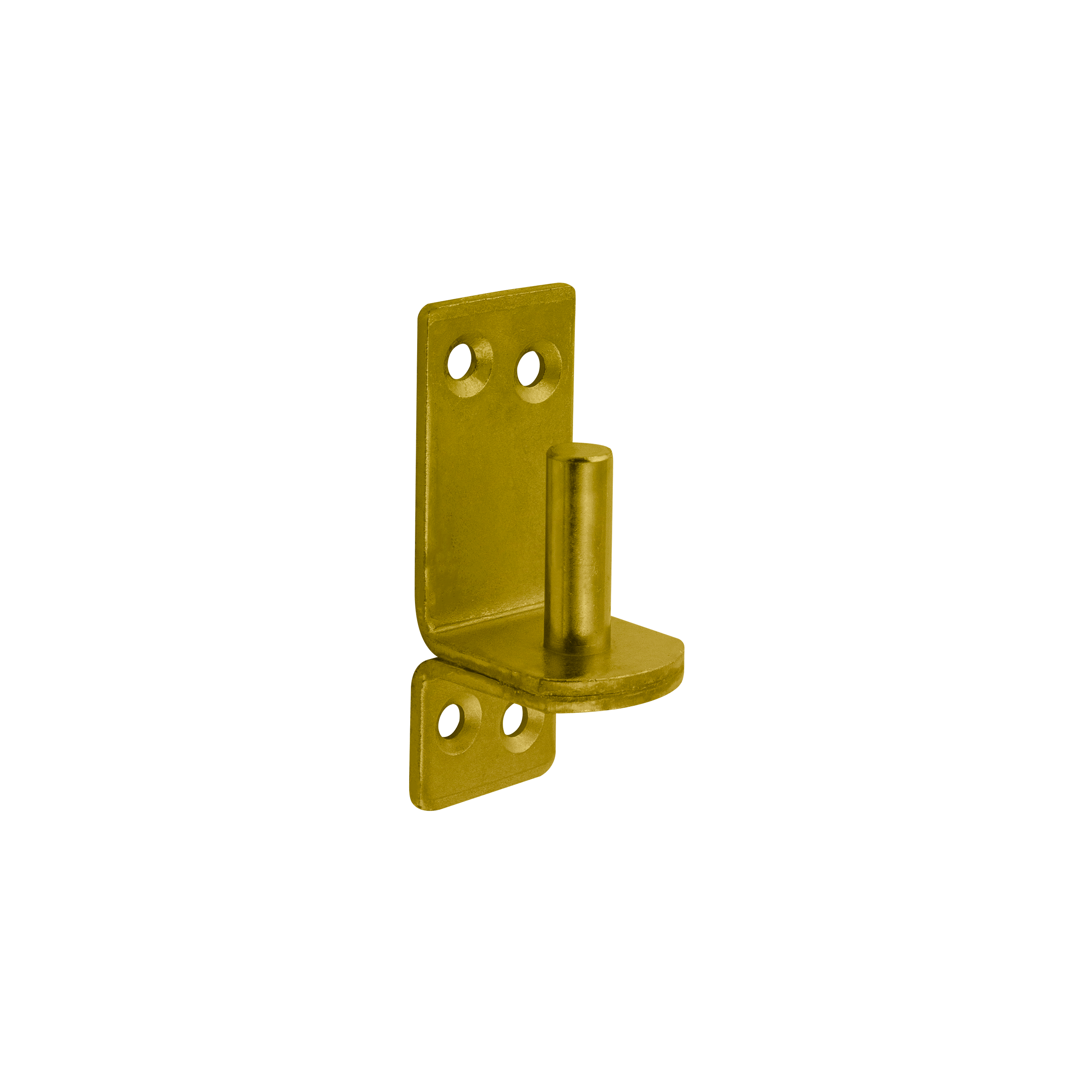

Sposób montażu dobieramy do materiału słupka. Uchwyt czopowy przykręcany (seria C) ma płaską podstawę z otworami — mocujemy go śrubami lub wkrętami do metalu, drewna czy muru. Uchwyt czopowy wkręcany (seria CW) ma gwintowany trzpień, który wkręcamy bezpośrednio w element, bez osobnej podstawy — to wygodne rozwiązanie w konstrukcjach drewnianych. W cięższych, murowanych słupkach stosuje się też czopy do wmurowania, osadzane na etapie budowy. Niezależnie od typu, kluczowe jest pewne i prostopadłe osadzenie czopa — od tego zależy płynna praca skrzydła.

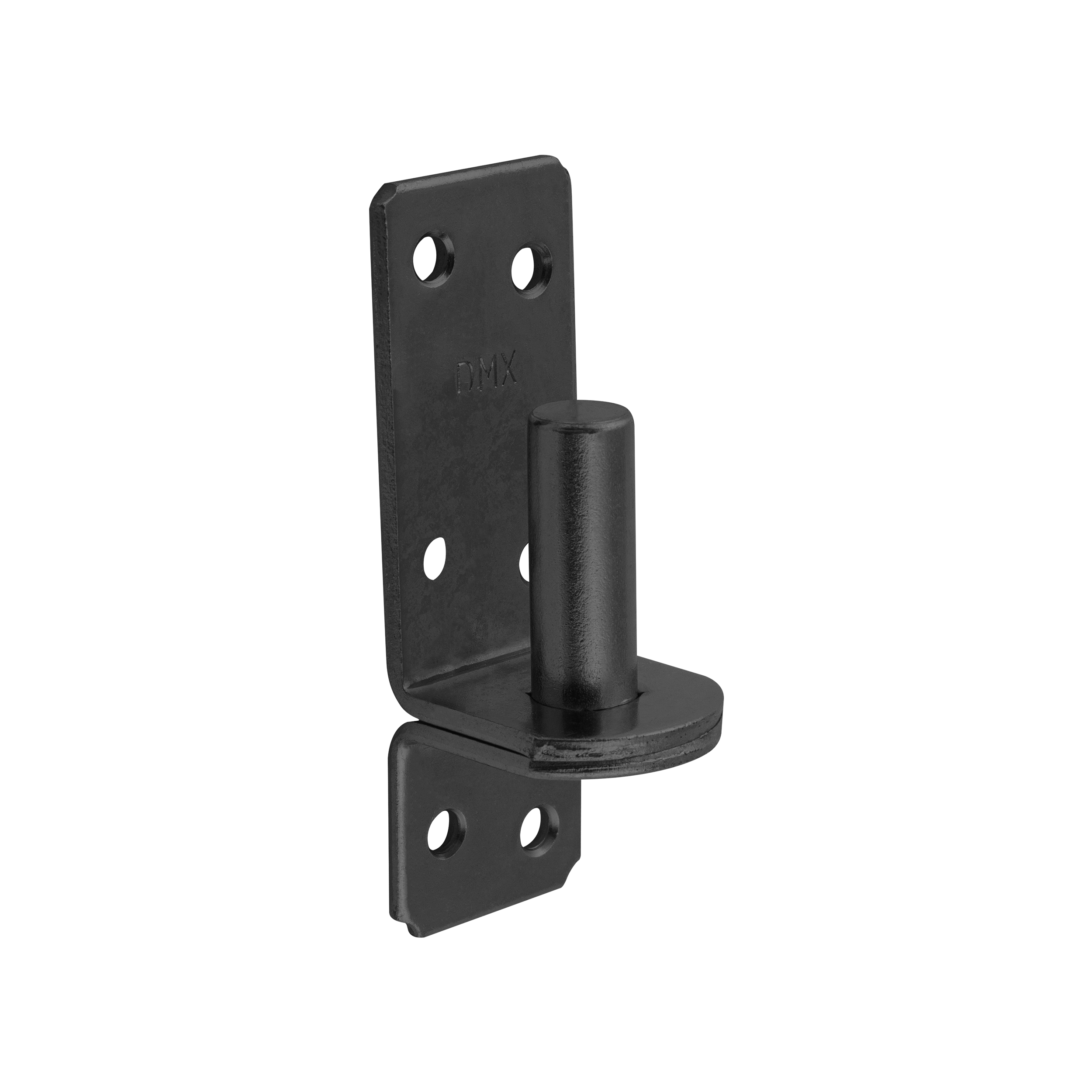

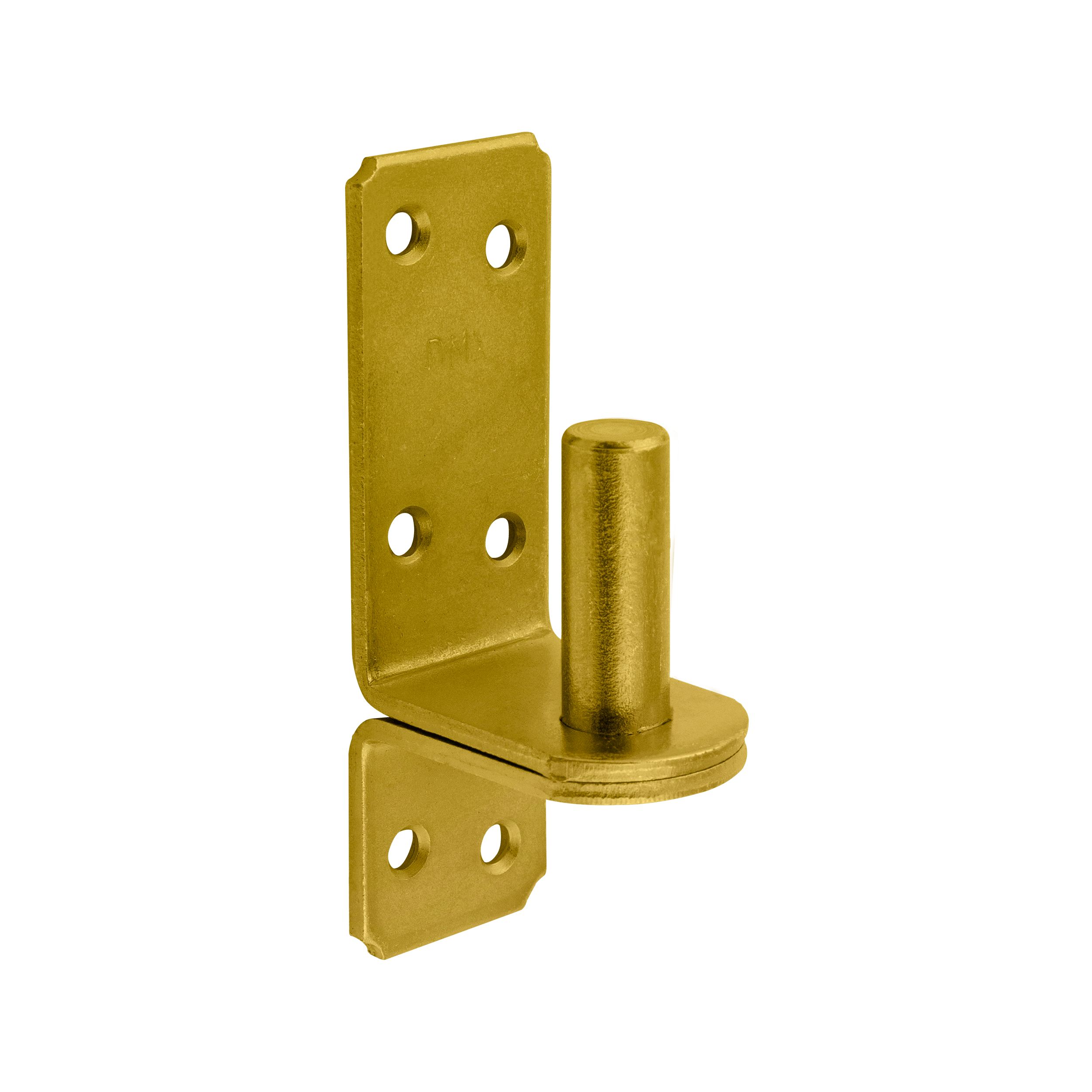

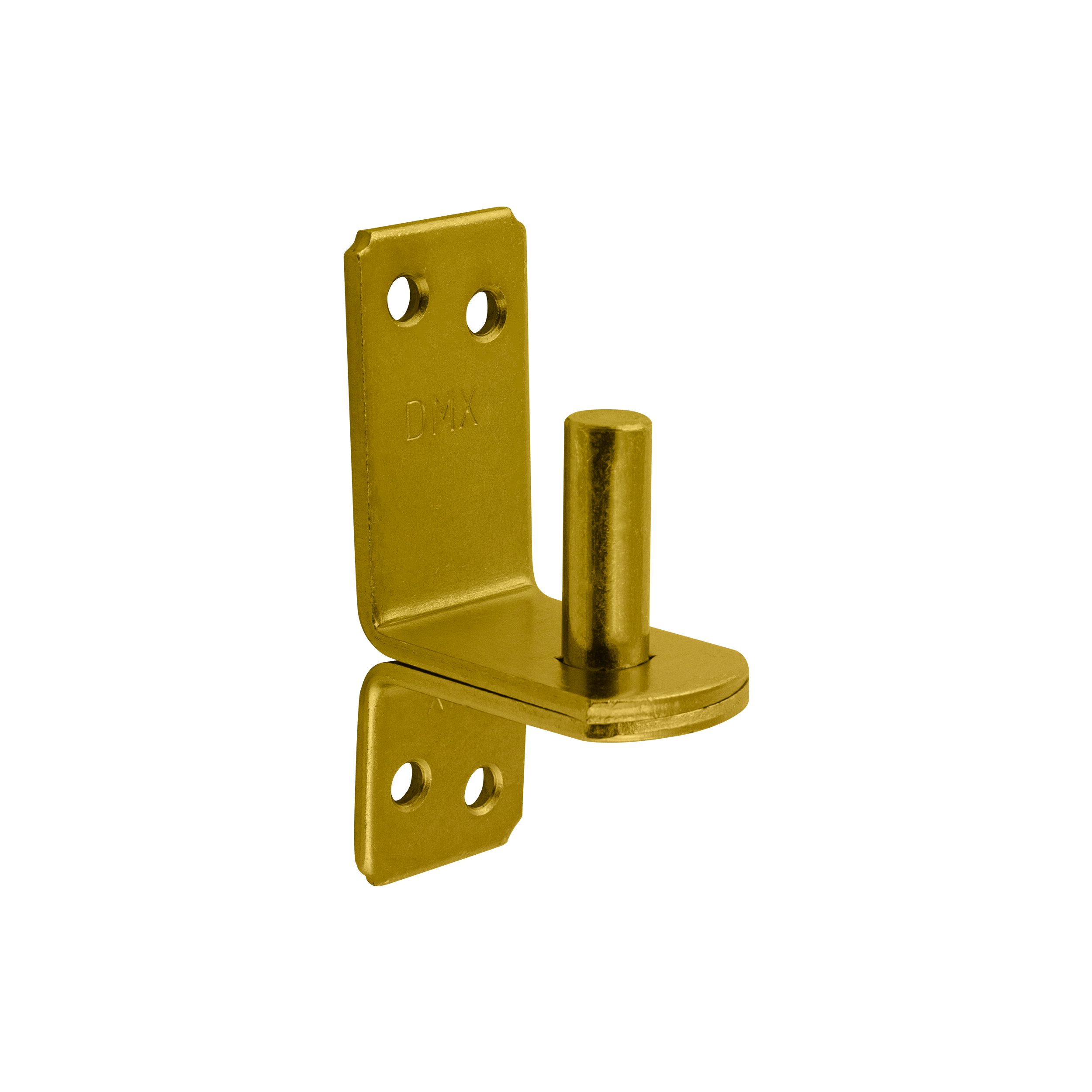

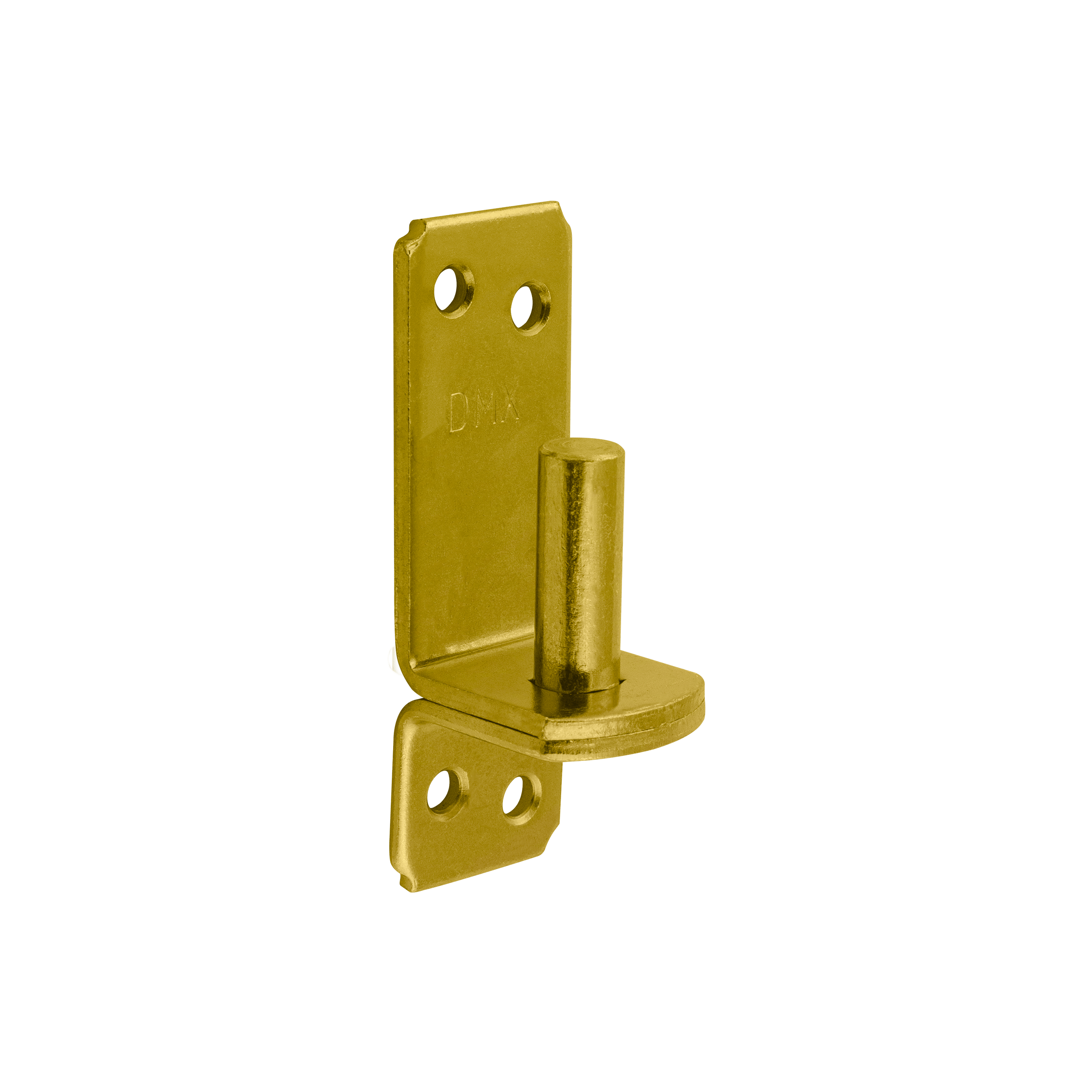

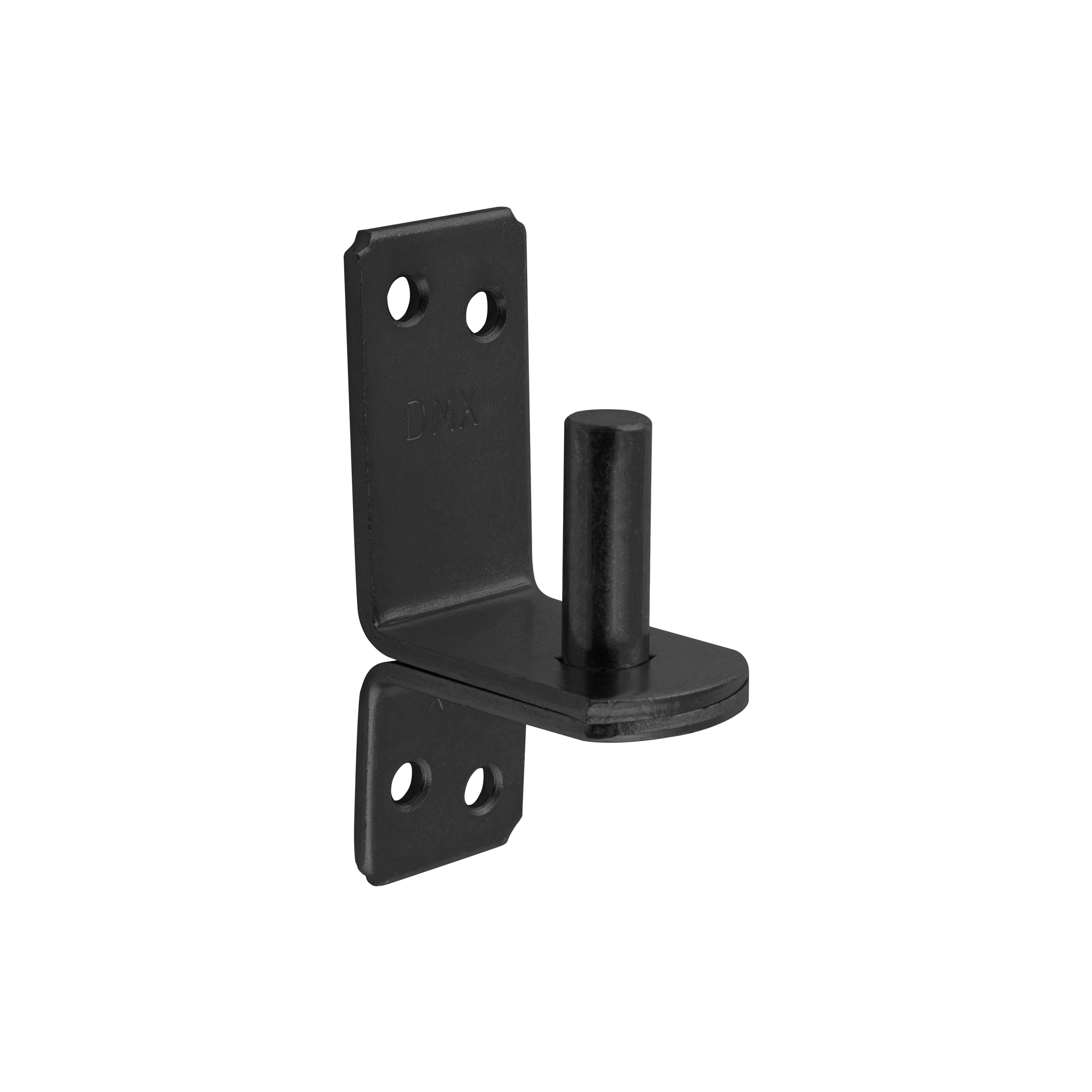

Wersje standardowe i ozdobne — C, CM, UCO

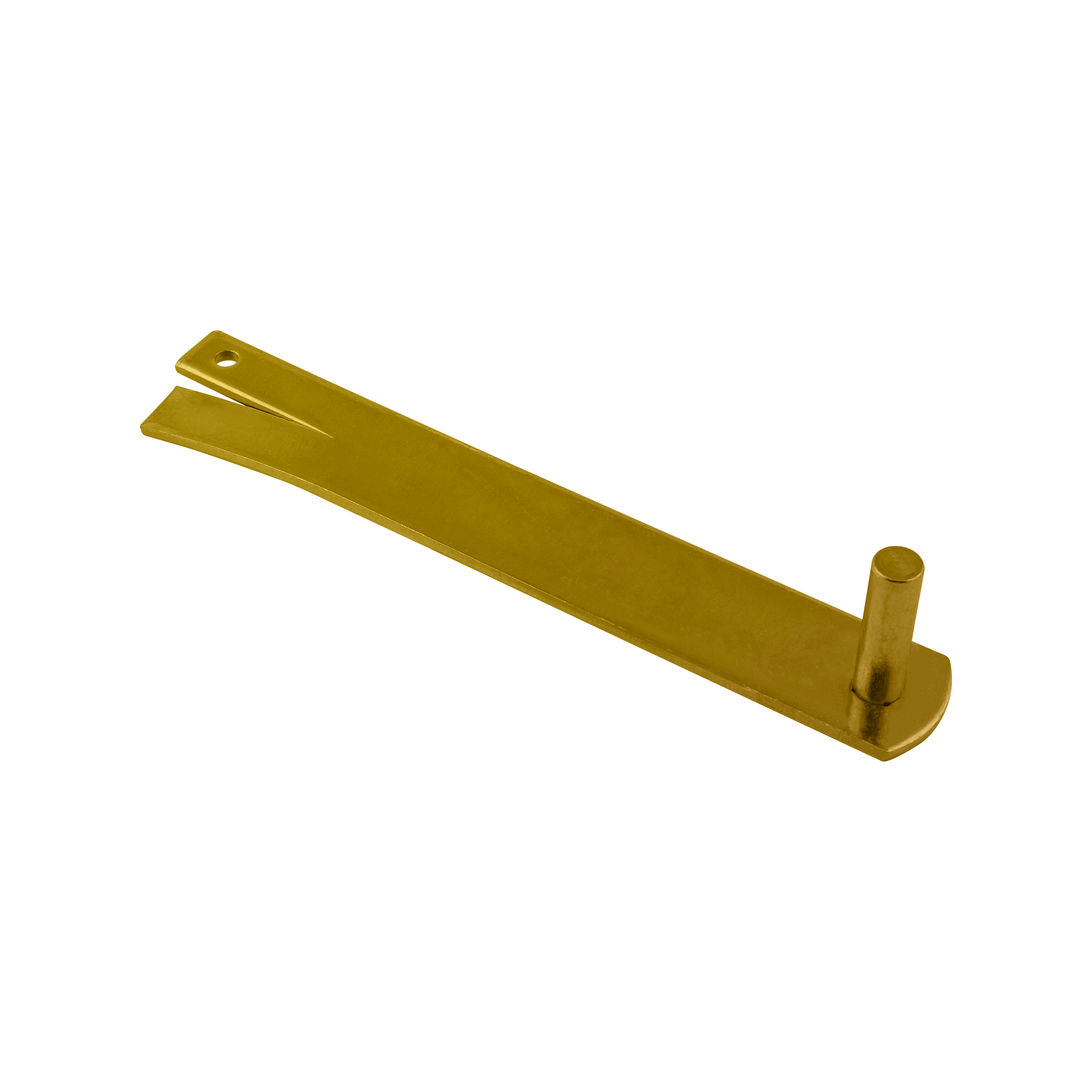

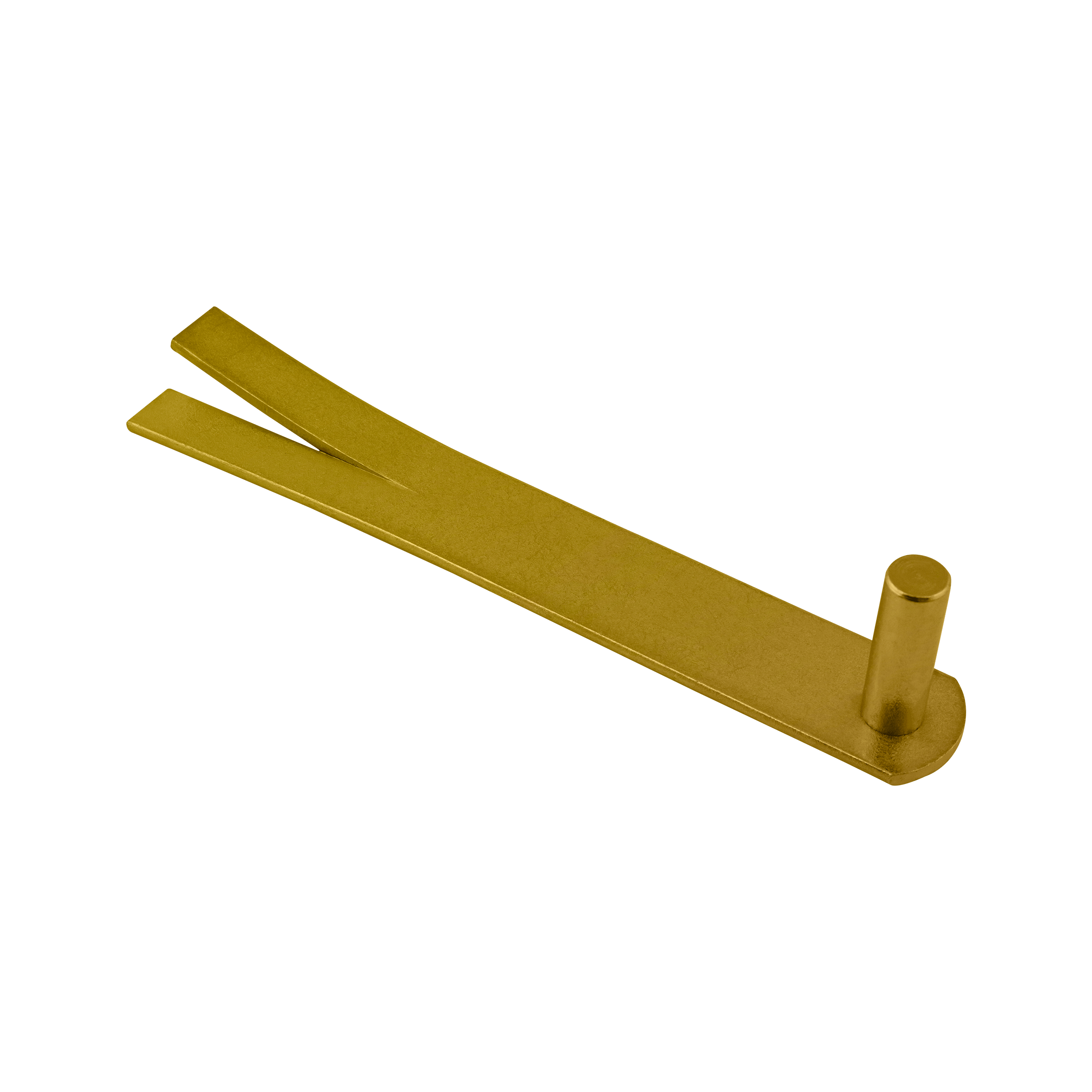

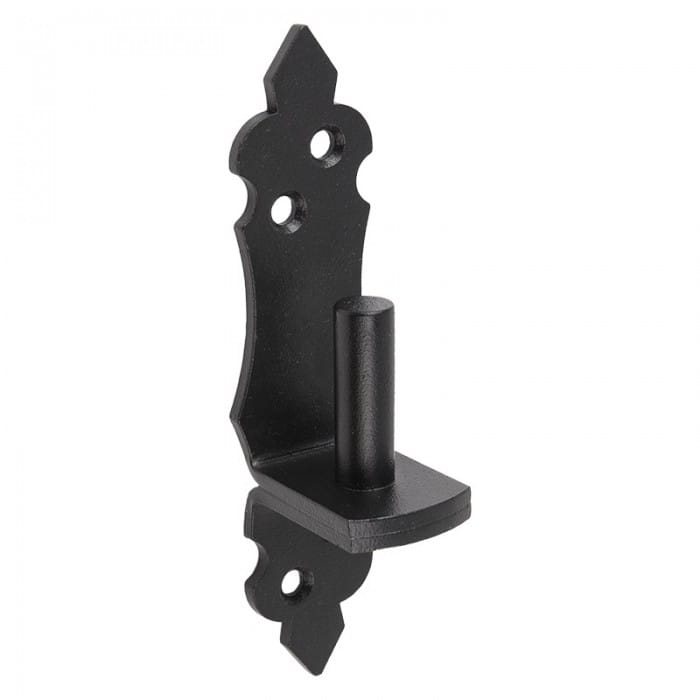

Seria C to standard techniczny: prosty, funkcjonalny uchwyt czopowy do zawiasów bramowych. Serie CM i UCO to wersje ozdobne z dłuższą, dekoracyjną podstawą — dobrze wyglądają na widocznych, stylizowanych bramach i okiennicach, gdzie okucie jest częścią wykończenia. Do takich realizacji warto dobrać też pasujące zawiasy ozdobne, żeby całość tworzyła spójny komplet. Wszystkie wersje prowadzimy w kolorze czarnym i złotym.
Uchwyt czopowy jako element zabezpieczający
Uchwyt czopowy pełni też funkcję zabezpieczającą. Jeśli w jednym skrzydle jeden czop zamontujemy odwrotnie (trzpieniem w dół), skrzydła nie da się po prostu unieść i zdjąć z zawiasów. W połączeniu ze śrubami zamkowymi o gładkim łbie tworzy to proste zabezpieczenie utrudniające demontaż bramy lub furtki od zewnątrz.
Jak skompletować zawias z czopem
Kompletowanie okucia przebiega w trzech krokach: najpierw dobieramy zawias pasowy lub zawias do okiennic do masy i szerokości skrzydła, potem uchwyt czopowy o średnicy zgodnej z okiem zawiasu (Ø10, 13 lub 16 mm), a na końcu sprawdzamy sposób montażu słupka i wybieramy wersję przykręcaną lub wkręcaną. Całą grupę okuć zebraliśmy w kategorii nadrzędnej zawiasy pasowe i ramowe, a pełny asortyment okuć do bram — w sekcji zawiasy do bramy. Wysyłkę realizujemy bezpośrednio od producenta.
