Kotwy do betonu z ukrytym połączeniem

Podstawę słupa wpuszczaną PSW90 wmurowujemy w świeżym betonie, a jej blachę wsuwamy w nacięcie w słupie, dzięki czemu całe połączenie jest ukryte wewnątrz drewna. To najbardziej estetyczny sposób osadzenia słupa w betonie – na zewnątrz widać tylko drewno, bez śladu metalu.

Podstawa słupa wpuszczana PSW90 – mocne, ukryte mocowania do betonu

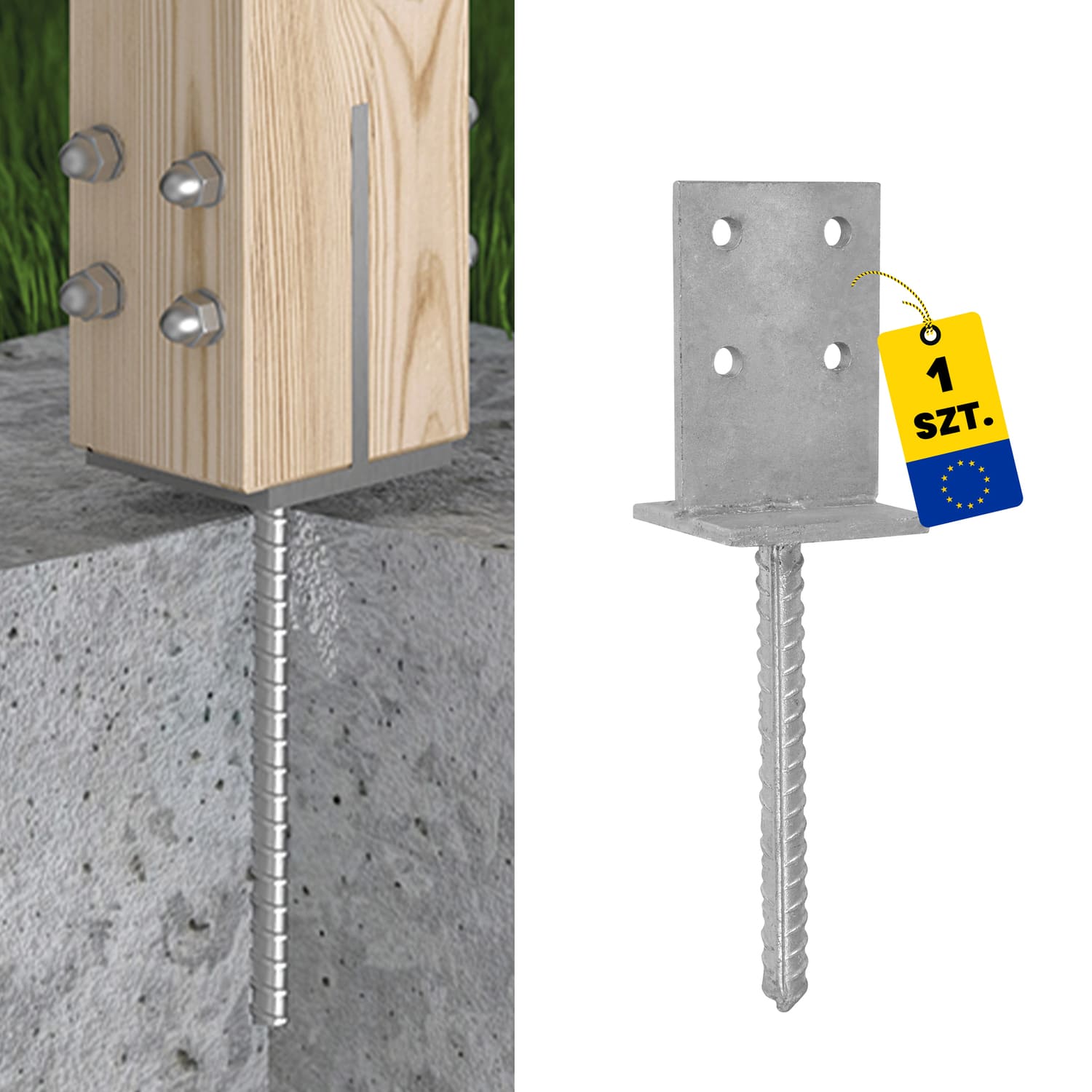

Podstawa słupa wpuszczana to jeden z rodzajów kotwy do betonu, w którym blachę trzeba wpuszczać w nacięcie wykonane w słupie, a nie obejmować nim słup z zewnątrz jak w typie U czy H. Model PSW90, o szerokości 90mm, to najczęściej wybierana kotwa w tej rodzinie podstaw – trzpień o średnicy ø18 zatapia się w betonie, drewno pozostaje odsunięte od wilgotnego podłoża – wilgotne podłoże to główny wróg trwałości drewna – a mocny, gładki pręt przenosi obciążenia elementów konstrukcyjnych na fundament. Dzięki certyfikatowi ETA 20/1044 gwarantujemy mocne i profesjonalne połączenie elementów drewnianych z betonem, bez odsłaniania metalu na zewnątrz.

Jak działa podstawa słupa wpuszczana

Ich zadaniem jest trwały montaż elementów drewnianych z betonem – trzpień lub rurę trzeba wmurować (zatopić) w świeżej mieszance betonowej podczas wylewania fundamentu lub stopy. Po stwardnieniu betonu podstawa staje się integralną częścią fundamentu, co zapewnia wysoką stabilność i pewne mocowanie słupów o nieregularnych kształtach, na przykład pnia drzewa. Słup nasuwa się na blachę wsuniętą w nacięcie i mocuje trzpieniami z gładkiego pręta lub śrubami, a drewno pozostaje odsunięte od wilgotnego podłoża.

Modele i rozmiar podstawy PPS, PPSR, PSW, PSW R500

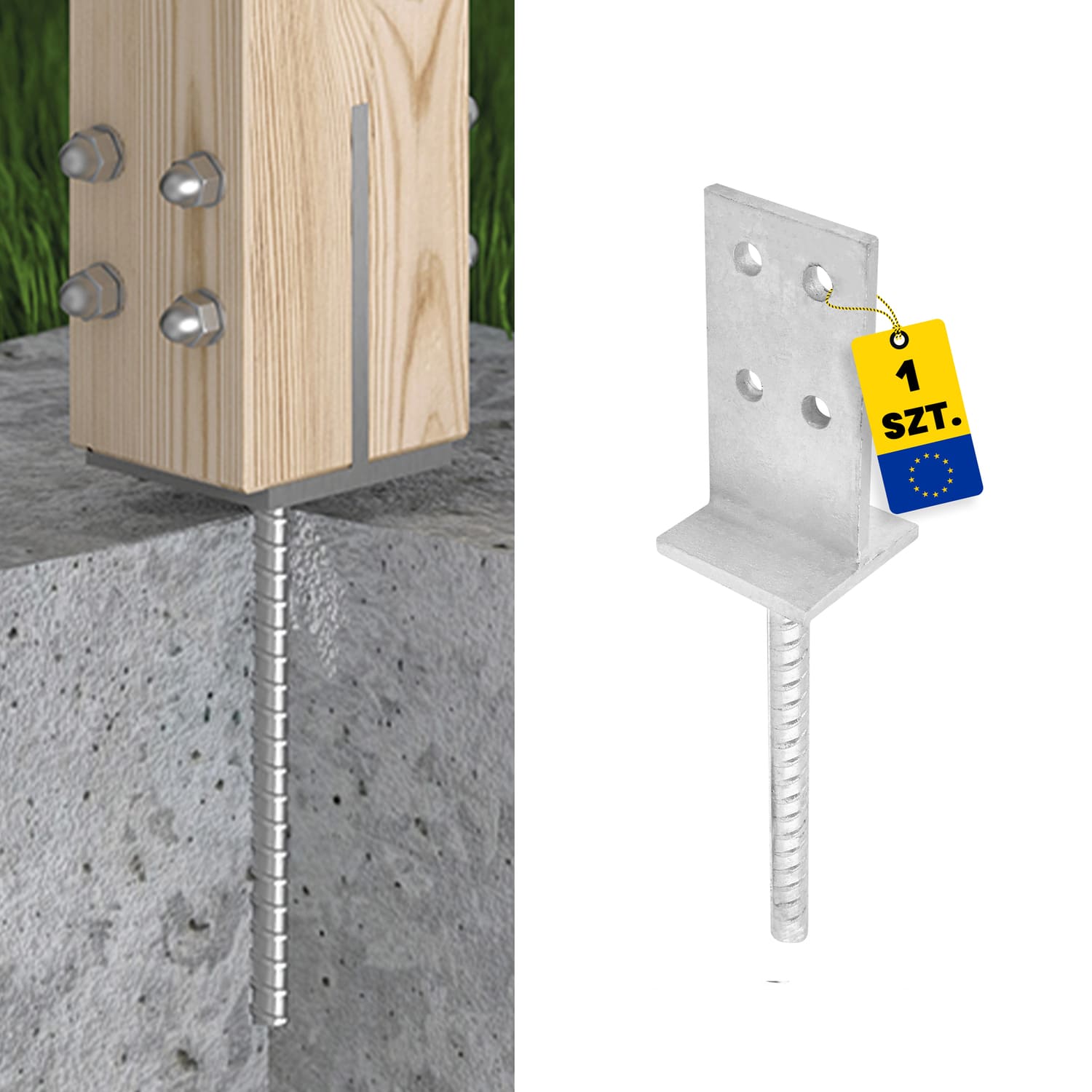

W ofercie znajdziesz podstawy płaskie PPS, płaskie regulowane gwintowane PPSR (z regulacją wysokości), wpuszczane typu T PSW oraz wersję wzmocnioną PSW R500 z długą rurą – rozmiar dobierasz do przekroju słupa. Podstawy płaskie PPS i PPSR dostępne są w szerokościach 80–90, 100–120 i 140–160 mm. Model PSW dostępny jest w szerokościach 70 i 90 mm (PSW90 ma trzpień ø18, grubość blachy 8,0 mm), a wzmocniona PSW R500 – w szerokościach 70–80 i 90–120 mm, z długą rurą, która pozwala wysunąć spód belki nawet do 250 mm ponad beton i daje bardzo wysoką nośność przy większych obciążeniach bocznych.

ROZMIARY — modele z ukrytym połączeniem

WYMIARY — PSW i PSW R500 (stal S235 + cynk ogniowy)

Wytrzymałość podstawy wpuszczanej

Wytrzymałość połączenia zależy od kierunku obciążenia i potwierdza ją certyfikat ETA 20/1044.

NOŚNOŚĆ — PSW i PSW R500, [kN] na połączenie, ETA 20/1044

N_Rd,V — obciążenie pionowe (osiowe, w dół). N_Rd,H1 — pozioma, równoległa do osi śruby. N_Rd,H2 — pozioma, prostopadła do osi śruby. „drewno/stal” = nośność limitowana odpowiednio drewnem lub stalą.

Materiał i zabezpieczenie antykorozyjne

Podstawy wykonujemy ze stali S235 zabezpieczonej cynkiem galwanicznym lub ogniowym. Do zastosowań zewnętrznych polecamy cynk ogniowy, najbardziej odporny na warunki atmosferyczne, deszcz i mróz – powłoka cynkowa chroni połączenie przed korozją niezależnie od zmiennych warunków atmosferycznych przez wiele sezonów.

Montaż podstawy wpuszczanej krok po kroku

Trzpień lub rurę zatapia się w świeżej mieszance betonowej, a słup mocuje trzpieniami z gładkiego pręta stalowego cynkowanego ogniowo lub śrubami, dobranymi do przekroju słupa drewnianego. Przy podstawie z płaską płytą PPS konieczne jest wcześniejsze skręcenie słupa z podstawą – możesz do tego użyć wkrętów ciesielskich z naszej oferty – i dopiero zatopienie zespolonego elementu w betonie. Po osadzeniu warto pozostawić niewielki odstęp między spodem słupa a betonem, co zapewnia dylatację drewna i solidny, stabilny montaż na lata.

Zastosowanie podstawy słupa wpuszczanej

Podstawy wpuszczane sprawdzają się wszędzie tam, gdzie liczy się estetyka połączenia i pełna stabilność słupa osadzonego w betonie – przy montażu ogrodzenia i słupków, w pergolach, altanach i wiatach garażowych, a także przy słupach nośnych i konstrukcjach z drewna nieregularnego. Takie rozwiązania od lat stosuje współczesne budownictwo ogrodowe, szczególnie w budowie nowoczesnej architektury ogrodowej, gdzie liczy się zarówno solidny montaż ogrodowy, jak i czyste wizualnie połączenie bez odsłoniętego metalu.

Podstawa wpuszczana a typ U i typ H

Podstawy wpuszczane wybiera się dla estetyki i ukrycia metalu w drewnie. Gdy ważniejsza jest najwyższa nośność i prostszy montaż, lepiej sprawdzą się podstawy zewnętrzne Typ U lub Typ H. Przy większym wysunięciu belki nad beton i wyższych obciążeniach bocznych w ramach tej samej kategorii wybierz PSW R500 zamiast standardowego PSW.
