Minimalna odległość kotwy od krawędzi betonu – od czego zależy?

Minimalna odległość kotwy od krawędzi betonu nie wynika z jednego prostego wzoru, bo zależy od kilku elementów naraz. Najważniejsze są: wytrzymałość betonu, grubość elementu, kierunek obciążenia oraz to, czy kotwa pracuje na rozciąganie, ścinanie czy kombinację obu. Znaczenie ma też, czy beton jest spękany i w jakich warunkach pracuje połączenie.

Minimalna odległość od krawędzi musi zapewnić wystarczającą strefę betonu do bezpiecznego przeniesienia sił, bez ryzyka odłupania przy brzegu. Jeśli objętość betonu w tej strefie jest niewystarczająca, naprężenia nie mogą zostać prawidłowo rozproszone, co zwiększa ryzyko wyrwania łącznika wraz z fragmentem krawędzi. Z tego powodu im bliżej brzegu, tym częściej trzeba redukować obciążenia lub zmienić rozwiązanie montażowe.

Warto też pamiętać, że minimalna odległość kotwy od krawędzi betonu może być inna dla tego samego rozmiaru kotwy, gdy zmienia się podłoże (np. beton niższej klasy) albo sposób obciążenia. Dokumentacja techniczna oraz normy pomagają przenieść te zależności na konkretne liczby i warunki montażu.

Minimalna odległość kotwy – liczby, które warto znać

Najczęściej spotykane zalecenia mówią, że minimalna odległość powinna mieścić się w przedziale 5–10 cm, zależnie od rozwiązania. Dla wielu stalowych kotew osadzanych w betonie przyjmuje się, że minimalna odległość kotwy może zaczynać się od ok. 5–8 cm, a dla rozwiązań rozprężnych bywa to 10 cm i więcej. Często stosuje się też regułę warsztatową: minimalna odległość to co najmniej pięciokrotność średnicy elementu.

Nie należy jednak traktować tych wartości jako uniwersalnych i zawsze właściwych, ponieważ minimalna odległość kotwy musi być każdorazowo określana z uwzględnieniem rzeczywistych obciążeń oraz stanu technicznego betonu. W przypadku większych obciążeń lub oddziaływań dynamicznych zaleca się zwiększenie odległości od krawędzi elementu betonowego, zamiast kompensowania tych warunków wyłącznie zastosowaniem kotwy o wyższej nośności. W przypadku wielu punktów mocowania istotne jest także, by rozstaw nie był przypadkowy, bo zbyt ciasne skupienie otworów osłabia strefę przy krawędzi.

• Dobór odsadzenia – opieraj na instrukcji montażu i tabelach z ETA.
• Sprawdzenie warunków – uwzględnij klasę betonu, możliwe spękania i kierunek obciążenia.
• Planowanie otworów – rozrysuj punkty kotwiących tak, by zachować odległości i uniknąć kumulacji naprężeń.

Jeżeli nie można zachować minimalnej odległości kotwy od krawędzi betonu, należy rozważyć zmianę jej lokalizacji, wzmocnienie elementu lub zastosowanie innej technologii mocowania, zamiast zwiększać moment dokręcania.

Jak zachowuje się beton przy obciążeniu?

Strefa przy krawędzi betonu pracuje inaczej niż środek elementu, bo brzeg nie jest podparty z każdej strony. Kiedy kotwa przenosi siły, w betonie powstaje stożek zniszczenia, który przy zbyt bliskim położeniu może przeciąć się z krawędzią. To dlatego krawędzi betonu jest newralgiczna przy rozciąganiu i przy obciążeniach ukośnych.

Jeśli kotwa znajduje się blisko brzegu, łatwiej o rysy promieniowe i odłupanie naroża, a potem o stopniowe wykruszanie podczas pracy konstrukcji. Taki proces może być niewidoczny na początku, a ujawnia się dopiero po czasie, np. gdy dochodzą drgania lub zmiany temperatury. Właśnie dlatego minimalna odległość kotwy od krawędzi betonu jest traktowana jako parametr wpływający na trwałość konstrukcji.

Warto też pamiętać, że krawędź betonu bywa osłabiona przez wcześniejsze ubytki, bruzdy instalacyjne lub zbyt agresywne wiercenie. Jeżeli brzeg jest już nadkruszony, nawet poprawny moment dokręcenia może doprowadzić do odspojenia fragmentu betonu.

Minimalna odległość

Norma EN 1992-4 opisuje podejście obliczeniowe dla zakotwień, w tym wpływ krawędzi na wyrywanie i wykruszanie. Przy małych odsunięciach trzeba liczyć się z redukcją dopuszczalnych obciążeń.

W EN 1992-4 pojawia się też ważna wskazówka dotycząca tzw. nieskończonej odległości od krawędzi: aby uznać, że wpływ brzegu jest pomijalny, potrzebne jest minimum 10 heff (głębokości zakotwienia) oraz 60 średnic kotwy. W wielu rzeczywistych elementach nie da się wyeliminować wpływu krawędzi, dlatego minimalną odległość należy traktować jako parametr wymagający każdorazowej weryfikacji w dokumentacji.

Gdy minimalna odległość jest mniejsza niż zalecana, stosuje się redukcje – często w postaci współczynników zależnych od geometrii i obciążenia. W obliczeniach może pojawić się także współczynnik uwzględniający odległość łącznika, który zmniejsza przyjmowaną nośność, gdy brzeg ogranicza strefę pracy betonu.

Kotwy rozporowe – kiedy wymagają większych odstępów?

Kotwy rozporowe (w tym rozwiązania pierścieniowe) są popularne, bo po rozparciu stabilnie klinują się w betonie i dobrze przenoszą obciążenia. Jednocześnie mechanizm rozprężny generuje naprężenia w podłożu już podczas montażu, dlatego w pobliżu krawędzi ryzyko spękań rośnie. Z tego powodu minimalna odległość kotwy dla rozwiązań rozporowych bywa większa niż dla części kotew wklejanych, a często spotyka się wartości rzędu 10 cm i więcej.

W praktyce kotwy rozporowe wymagają betonu o odpowiedniej jakości i ciągłości struktury – bez pustek, wykruszeń krawędzi oraz o wystarczającej grubości elementu. Jeśli krawędź betonu jest blisko, a obciążenie działa na wyrywanie, brzeg może odłupać się szybciej niż sama kotwa osiągnie swoją deklarowaną nośność. Dla bezpieczeństwa warto wtedy albo zwiększyć odsadzenie, albo przejść na inne rozwiązanie z lepszą pracą przy krawędzi.

Ważny jest też rozstaw: gdy kilka mocowań pracuje obok siebie, zbyt mała odległość między kotwami obniża nośność, dlatego nie powinna być mniejsza niż 4–5-krotność długości kotwy (w zależności od systemu i wytycznych). Rozmieszczenie punktów kotwiących należy projektować tak, aby ich strefy oddziaływania nie ulegały niekontrolowanemu nakładaniu.

Kotwy od krawędzi – dobór średnicy i głębokości osadzenia

Jeśli kotwy mają pracować bezpiecznie, nie wystarczy dobrać kotwy o dużej nośności – istotna jest również geometria zakotwienia. Minimalna odległość kotwy powinna iść w parze z odpowiednią głębokością osadzenia, inaczej stożek zniszczenia będzie zbyt płytki i łatwo przetnie się z brzegiem.

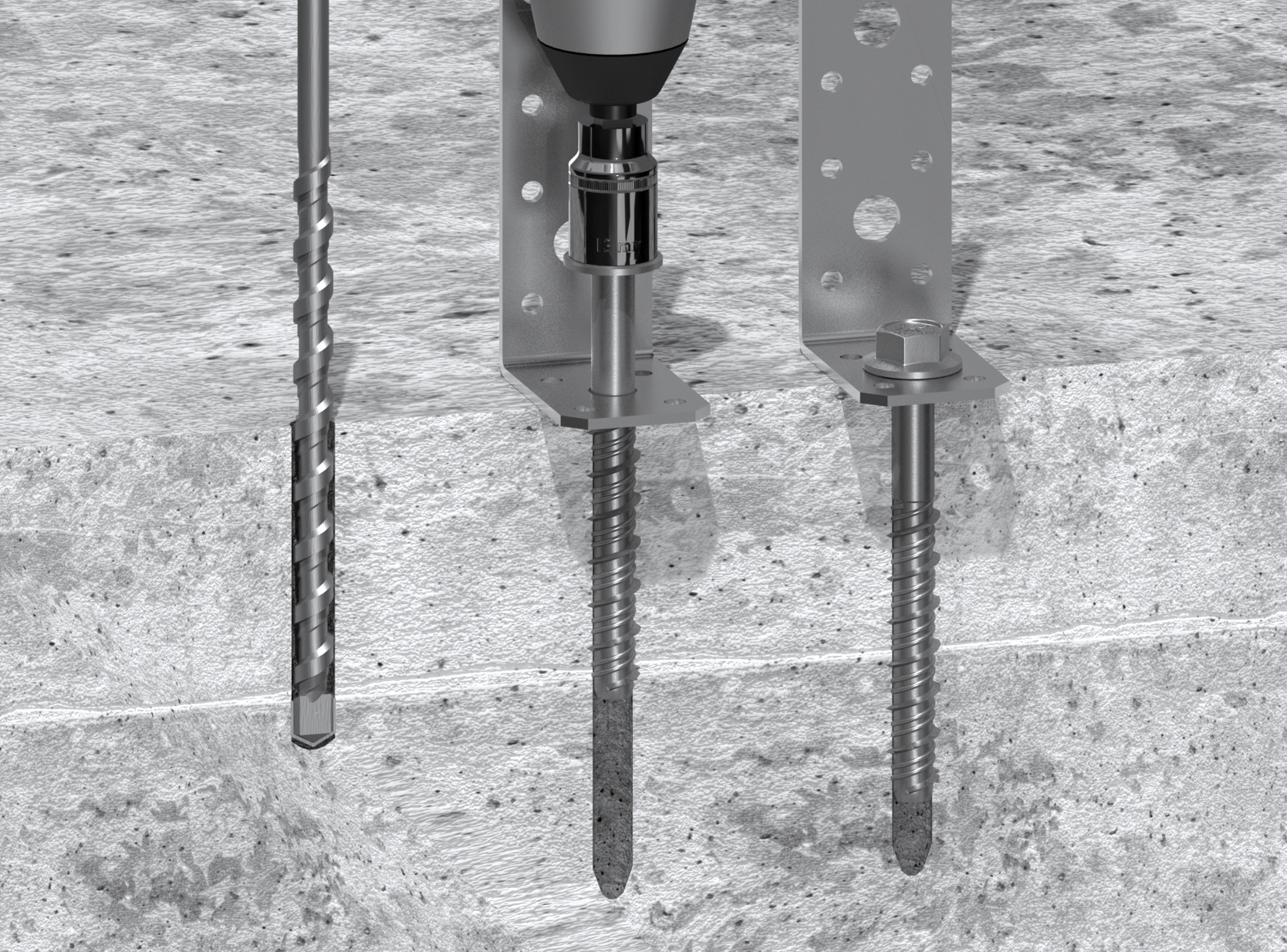

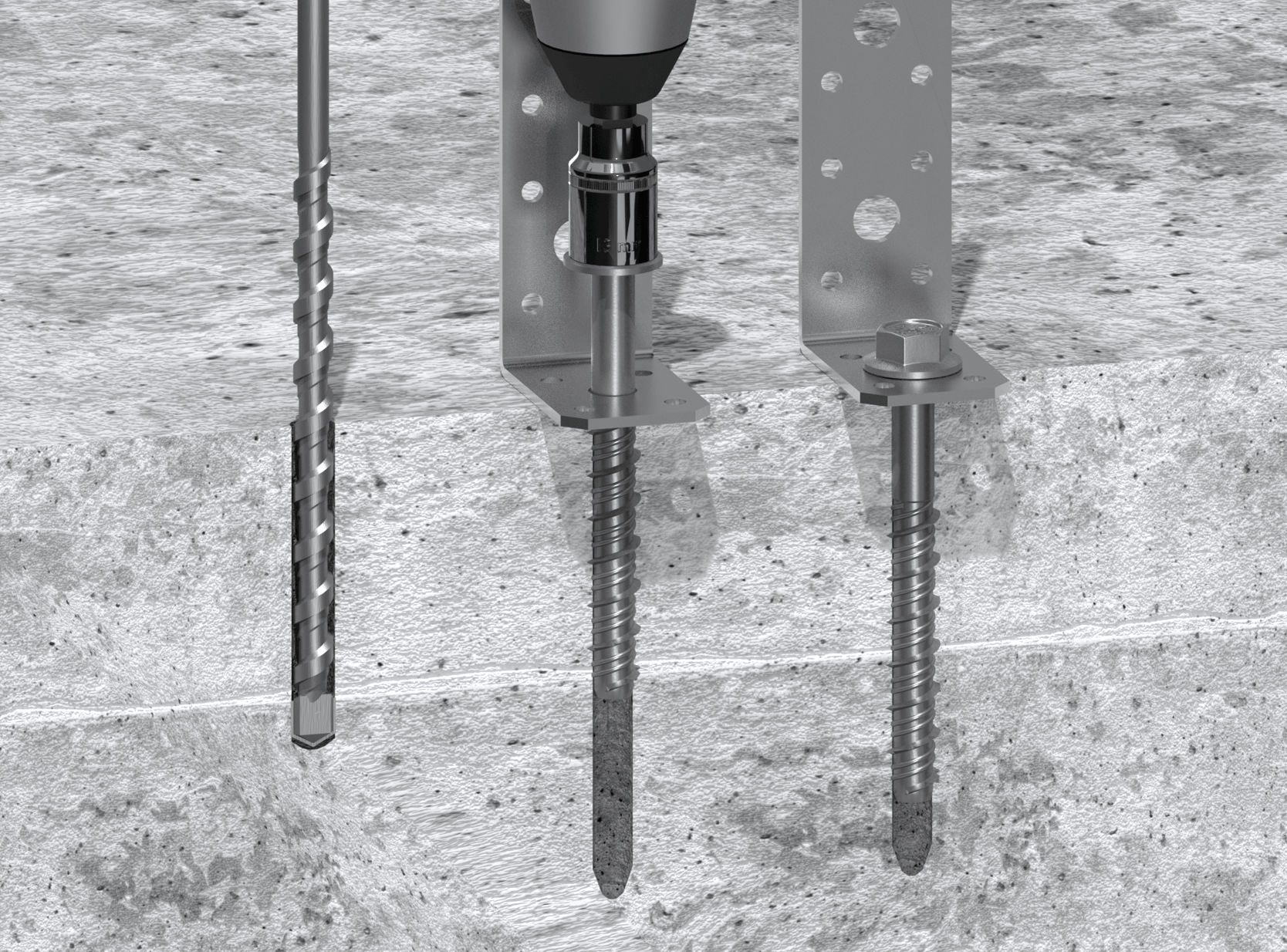

Znaczenie ma również mechanizm pracy konkretnego typu kotwy. Śruba do betonu nacina gwint w materiale, dlatego wymaga otworu o mniejszej średnicy niż sama śruba, natomiast kotwa pierścieniowa zwykle potrzebuje otworu równego średnicy kotwy. Błąd w średnicy otworu potrafi osłabić mocowanie bardziej niż wybór nieoptymalnego rozmiaru kotwy.

Dlatego należy uwzględnić użycie odpowiedniego wiertła, dobranego do średnicy i typu kotwy oraz do klasy betonu. To także sposób, by zminimalizować ryzyko uszkodzeń już na etapie wiercenia i czyszczenia otworu, szczególnie gdy krawędzi betonu jest wrażliwa lub ma tendencję do kruszenia.

Mała odległość – typowe błędy wykonawcze na budowie

Mała odległość od brzegu bardzo często wynika z błędów trasowania lub z braku kontroli położenia otworów po przesunięciu elementu montowanego. Zdarza się, że kotwa jest sytuowana bliżej krawędzi, aby zmieścić podkładkę, bez weryfikacji zachowania minimalnej odległości od brzegu. W efekcie w strefie krawędziowej betonu dochodzi do przekroczenia dopuszczalnych naprężeń, co prowadzi do powstawania rys lub wykruszeń.

Problemem jest również wiercenie pod skosem, które zmniejsza realną otulinę przy brzegu i pogarsza pracę zakotwienia. Do tego dochodzi niedokładne czyszczenie otworu, przez co kotwa nie pracuje zgodnie z założeniami, a obciążenia skupiają się w niekorzystnych miejscach. W takich sytuacjach minimalna odległość kotwy od krawędzi betonu przestaje być buforem bezpieczeństwa, bo sama jakość montażu dodatkowo obniża parametry.

Kolejny błąd to nadmierne dokręcanie, szczególnie przy rozwiązaniach rozprężnych. Jeśli brzeg jest blisko, beton może pęknąć nawet bez dużego obciążenia użytkowego, a później pęknięcia pracują i pogarszają trwałość konstrukcji. Z tego powodu kontrola momentu dokręcania i stanu betonu przy krawędzi jest równie ważna jak zachowanie odsadzenia.

Bezpieczeństwo konstrukcji – jak ocenić ryzyko pęknięć i wyrwania?

Ocena ryzyka zaczyna się od zrozumienia, jak mocowanie ma przenosić siły i gdzie pojawią się największe naprężenia. Jeśli obciążenie działa w kierunku krawędzi betonu, należy przyjąć większe wymagania dotyczące odległości od brzegu niż w przypadku, gdy siła jest skierowana do wnętrza elementu. W praktyce minimalna odległość kotwy bywa wtedy warunkiem, by nie doszło do odłupania naroża.

W obliczeniach i tabelach systemowych widać, że wraz ze spadkiem odsadzenia spada nośność kotwy, a czasem trzeba przyjąć dodatkowe ograniczenia dla układu kilku mocowań. To właśnie w tym miejscu pojawia się temat redukcji i sprawdzania, czy zachowana jest nośność konstrukcji przy rzeczywistym położeniu otworów. Dobrze zaplanowane punktów kotwiących pomagają utrzymać przewidywalną pracę połączenia i ograniczyć lokalne zniszczenia betonu.

Jeżeli pojawiają się rysy przy brzegu już po montażu, nie należy ich ignorować, bo mogą być pierwszym sygnałem utraty rezerwy nośności. W takich przypadkach warto rozważyć zmianę rozmieszczenia, dołożenie kolejnych punktów kotwiących w bezpieczniejszej strefie lub dobór innego rozwiązania mocującego, zanim obciążenia użytkowe doprowadzą do awarii.

Kotwy chemiczne – kiedy rozważyć je zamiast stalowych?

Kotwy chemiczne są często wybierane tam, gdzie trzeba ograniczyć naprężenia rozporowe w betonie, bo przenoszenie sił nie opiera się na klinowaniu tulei. To może być korzystne przy cienkich elementach lub wtedy, gdy krawędź betonu jest blisko i istnieje ryzyko rozłupania podczas montażu. Wciąż jednak nie oznacza to dowolności, bo minimalna odległość kotwy od krawędzi betonu nadal wynika z geometrii strefy pracy betonu.

Dla kotwy stalowej minimalna odległość wynosi ok. 5 cm, a dla wklejanych rozwiązań bywa większa, np. ok. 8 cm, zależnie od systemu i obciążeń. Jeśli jednak obciążenia są duże, a beton słabszy, wartości mogą rosnąć i trzeba trzymać się danych z ETA. Dotyczy to także sytuacji, gdy w jednym węźle łączy się kilka elementów i punktów kotwiących jest więcej niż dwa.

Trzeba też pamiętać, że kotwy chemiczne wymagają bardzo starannego przygotowania otworu i dozowania. Niedoczyszczony otwór lub zła głębokość potrafią obniżyć parametry mocowania nawet wtedy, gdy odsadzenie od krawędzi jest poprawne. Dlatego wybór tej technologii jest uzasadniony wyłącznie wtedy, gdy możliwe jest zachowanie wymaganego reżimu montażowego, a nie traktowanie jej jako sposobu kompensacji zbyt ograniczonej przestrzeni montażowej.

Minimalna odległość kotwy chemicznej – różnice względem mechanicznych

Warto jednoznacznie rozróżnić pojęcia: kotwy mechaniczne to szeroka grupa rozwiązań, obejmująca m.in. kotwy rozporowe i śruby do betonu, natomiast systemy wklejane stanowią odrębną technologię. To rozróżnienie ma znaczenie przy analizie minimalnej odległości od krawędzi.

Minimalna odległość kotwy chemicznej bywa opisywana inaczej niż dla rozwiązań rozprężnych, bo nie ma etapu klinowania w betonie. Mimo to beton musi zapewnić wystarczającą przestrzeń dla strefy przenoszenia obciążenia; w pobliżu krawędzi strefa ta może zostać ograniczona, co sprzyja wykruszeniom. To właśnie dlatego nie należy zakładać, że kotwa wklejana zawsze pozwoli zejść znacznie bliżej brzegu.

W wielu przypadkach, zwłaszcza przy większych średnicach i głębokościach, minimalna odległość kotwy od krawędzi betonu wynika bezpośrednio z heff i zaleceń w dokumentacji. Dodatkowo w obliczeniach uwzględnia się odległość łącznika i kierunek obciążenia, bo te elementy zmieniają sposób pracy betonu w strefie przybrzeżnej. Jeżeli odsadzenie jest małe, projekt może wymagać redukcji obciążenia lub zastosowania większej liczby punktów kotwiących w bezpieczniejszej geometrii.

Kontrola montażu kotwy stalowej krok po kroku

Montaż kotwy stalowej warto zacząć od sprawdzenia, czy wybrany typ kotwy pasuje do obciążeń i klasy betonu, a nie tylko do średnicy otworu. Następnie trzeba wytrasować punkt wiercenia tak, aby minimalna odległość kotwy była zachowana zarówno od brzegu, jak i od sąsiednich otworów. To szczególnie ważne, gdy punktów kotwiących jest kilka i pracują jako grupa.

Kolejny krok to wiercenie prostopadłe do powierzchni, na właściwą głębokość, oraz dokładne czyszczenie otworu. To właśnie na tym etapie pojawia się najwięcej błędów, które później ujawniają się w postaci pęknięć przy krawędzi betonu lub spadku nośności połączenia. Na końcu liczy się kontrola dokręcania i wizualne sprawdzenie, czy beton przy brzegu nie zaczyna się kruszyć.

• Trasowanie otworów – zachowaj minimalną odległość kotwy od krawędzi betonu oraz bezpieczny rozstaw między punktami.

• Wiercenie i czyszczenie – utrzymaj właściwą średnicę, głębokość i brak pyłu w otworze.

• Dokręcanie i odbiór – kontroluj moment dokręcania oraz sprawdzaj, czy przy krawędzi betonu nie pojawiają się rysy lub wykruszenia.

Dobrze przeprowadzona kontrola pozwala utrzymać deklarowaną pracę mocowania i poprawia trwałość konstrukcji, zwłaszcza w węzłach narażonych na drgania. Jeśli pozycja otworu została przesunięta w kierunku krawędzi, należy skorygować trasowanie lub zmienić rozwiązanie projektowe, zamiast narażać się na konieczność napraw i przestoje.

Dokumentacja ETA i obliczenia - jak potwierdzić parametry mocowania?

Najpewniejszym źródłem liczb jest dokumentacja ETA oraz instrukcja montażu, bo zawierają minimalne odległości, rozstawy i warunki, dla których podano parametry. To tam sprawdza się, jak zmienia się nośność kotwy przy mniejszych odsunięciach, oraz jakie są ograniczenia dla betonu spękanego i niespękanego. Jeśli projekt jest bardziej wymagający, należy przeprowadzić obliczenia zgodnie z EN 1992-4, zamiast opierać się na wartościach uśrednionych.

W dokumentach często podaje się też, jak liczyć redukcje przy pracy blisko krawędzi oraz jakie są wymagania dla grupy mocowań. Dzięki temu można ocenić, czy minimalna odległość kotwy od krawędzi betonu daje pełne parametry, czy trzeba przyjąć obniżenia. Pozwala to uniknąć sytuacji, w której na budowie wychodzi, że odsadzenie jest mniejsze, a połączenie nie spełnia założeń.

Na koniec warto spiąć wszystko w prostą zasadę: jeśli odległość kotwy od krawędzi jest ograniczona, lepiej poświęcić czas na weryfikację w dokumentacji i poprawne rozmieszczenie punktów kotwiących. To najprostsza droga, aby utrzymać bezpieczeństwo całej konstrukcji bez kosztownych poprawek i nieplanowanych przestojów.
